Rondelle ondulate
Le rondelle ondulate progettate con due onde e sono utilizzate nei punti in cui sia necessario compensare il gioco assiale. Ad esempio compensare una piccola parte del gioco di cuscinetti a sfere, flange, rondelle, ecc.
Naviga per
Opzioni di acquisto

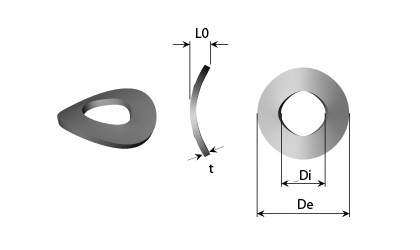

| Visualizza i prezzi - Aggiungi al carrello | Materiale | De Diametro esterno (mm) |
Di Diametro interno (mm) |
h max Altezza massima (mm) |
h min Altezza minima (mm) |
s Spessore (mm) |
Num. stock | Inventario | Disegni tecnici | Continua a leggere | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Acciaio per molle | 8,00 | 3,20 | 1,60 | 0,80 | 0,50 | 63000 |
|
|
||||
| Acciaio per molle | 8,00 | 3,70 | 1,80 | 0,90 | 0,50 | 63010 |
|
|
||||
| Acciaio per molle | 9,00 | 4,30 | 2,00 | 1,00 | 0,50 | 63020 |
|
|
||||
| Acciaio per molle | 11,00 | 5,30 | 2,20 | 1,10 | 0,50 | 63030 |
|
|
||||
| Acciaio per molle | 12,00 | 6,40 | 2,60 | 1,30 | 0,50 | 63040 |
|
|
||||
| Acciaio per molle | 14,00 | 7,40 | 3,00 | 1,50 | 0,80 | 63050 |
|
|
||||
| Acciaio per molle | 15,00 | 8,40 | 3,00 | 1,50 | 0,80 | 63060 |
|
|
||||
| Acciaio per molle | 17,00 | 8,40 | 3,40 | 1,70 | 0,80 | 63070 |
|
|
||||
| Acciaio per molle | 18,00 | 10,50 | 4,20 | 2,10 | 1,00 | 63080 |
|
|
||||
| Acciaio per molle | 21,00 | 10,50 | 4,20 | 2,10 | 1,00 | 63090 |
|
|
- 63000In stock: 2.000
Materiale Acciaio per molleDe - Diametro esterno (mm) 8,00Di - Diametro interno (mm) 3,20h max - Altezza massima (mm) 1,60h min - Altezza minima (mm) 0,80s - Spessore (mm) 0,50
- 63010In stock: 935
Materiale Acciaio per molleDe - Diametro esterno (mm) 8,00Di - Diametro interno (mm) 3,70h max - Altezza massima (mm) 1,80h min - Altezza minima (mm) 0,90s - Spessore (mm) 0,50
- 63020In stock: 1.232
Materiale Acciaio per molleDe - Diametro esterno (mm) 9,00Di - Diametro interno (mm) 4,30h max - Altezza massima (mm) 2,00h min - Altezza minima (mm) 1,00s - Spessore (mm) 0,50
- 63030In stock: 362
Materiale Acciaio per molleDe - Diametro esterno (mm) 11,00Di - Diametro interno (mm) 5,30h max - Altezza massima (mm) 2,20h min - Altezza minima (mm) 1,10s - Spessore (mm) 0,50
- 63040In stock: 508
Materiale Acciaio per molleDe - Diametro esterno (mm) 12,00Di - Diametro interno (mm) 6,40h max - Altezza massima (mm) 2,60h min - Altezza minima (mm) 1,30s - Spessore (mm) 0,50
- 63050In stock: 5.633
Materiale Acciaio per molleDe - Diametro esterno (mm) 14,00Di - Diametro interno (mm) 7,40h max - Altezza massima (mm) 3,00h min - Altezza minima (mm) 1,50s - Spessore (mm) 0,80
- 63060In stock: 1.061
Materiale Acciaio per molleDe - Diametro esterno (mm) 15,00Di - Diametro interno (mm) 8,40h max - Altezza massima (mm) 3,00h min - Altezza minima (mm) 1,50s - Spessore (mm) 0,80
- 63070In stock: 225
Materiale Acciaio per molleDe - Diametro esterno (mm) 17,00Di - Diametro interno (mm) 8,40h max - Altezza massima (mm) 3,40h min - Altezza minima (mm) 1,70s - Spessore (mm) 0,80
- 63080In stock: 238
Materiale Acciaio per molleDe - Diametro esterno (mm) 18,00Di - Diametro interno (mm) 10,50h max - Altezza massima (mm) 4,20h min - Altezza minima (mm) 2,10s - Spessore (mm) 1,00
- 63090In stock: 419
Materiale Acciaio per molleDe - Diametro esterno (mm) 21,00Di - Diametro interno (mm) 10,50h max - Altezza massima (mm) 4,20h min - Altezza minima (mm) 2,10s - Spessore (mm) 1,00
Material
DIN 17222 - C 75 - WERKSTOFF NO. 1.0605
Surface
Galvanised 9-12 my.
