Che cos'è una molla a trazione?


Una molla a trazione si usa quando è necessaria la trazione, ad esempio in macchinari industriali e agricoli. Strutture grandi e piccole.

Una molla a trazione accumula forza quando viene tirata. Maggiore è la lunghezza di allungamento, maggiore è la forza accumulata. La forza viene rilasciata quando si permette alla molla di tornare alla sua lunghezza originale. Se una molla a trazione è progettata e utilizzata correttamente, può essere usata a lungo. Per ulteriori informazioni, vedere "Vita utile" nelle informazioni tecniche in basso.

Filo di acciaio armonico: ambiente asciutto


Le molle in filo di acciaio armonico sono consigliate per l'uso in ambiente asciutto. Il materiale non offre protezione contro la ruggine. Le molle in filo di acciaio armonico sono circa il 10% più forti delle molle in acciaio inossidabile.

Le molle a trazione elettrozincate sono in filo di acciaio armonico che viene successivamente zincato elettricamente. Questo dona alle molle a trazione una superficie attraente e brillante. L'elettrozincatura offre solo una moderata resistenza alla corrosione, ma se la molla è utilizzata in un ambiente umido, la vita utile è maggiore rispetto alla stessa molla in filo di acciaio armonico senza trattamento superficiale.

Filo di acciaio inossidabile: ambiente umido


Per ambienti umidi si consigliano le molle in filo di acciaio inossidabile. Le molle a trazione in acciaio inossidabile sono circa il 10% più deboli delle molle in filo di acciaio armonico.

Se si utilizzano molle in ambienti in cui sono esposte a prodotti chimici aggressivi o all'acqua salata, si consigliano le molle in un tipo specifico di acciaio inossidabile (AISI 316). Queste non sono nel nostro stock, ma possiamo produrle su misura su richiesta. Contattateci per ulteriori informazioni.

Molle per taglio e prova


In caso di dubbi sulla lunghezza/corsa necessaria, sono disponibili molle nelle lunghezze di 300, 500 e 1.000 mm prodotte appositamente per essere tagliate alla lunghezza necessaria e utilizzate per prototipi e prove. Ordinare per lunghezza usando il cursore in basso.

Nota: Queste molle non hanno ganci. Devono essere piegate dal cliente, dopo il taglio alla lunghezza desiderata, se necessario. Per prolungare la vita utile, si consiglia di realizzare le piegature come piegature morbide, senza piegature strette o tacche.

19-46655-description

Acciaio inossidabile 302

19-46095-description

Filo di acciaio armonico

19-46719-description

Zincate

Naviga per
Opzioni di acquisto
d - Diametro filo (mm)
De - Diametro esterno (mm)
Di - Diametro interno (mm)
L0 - Lunghezza senza carico (mm)
Ln - Lunghezza con carico max. (mm)
Sn - Corsa massima (mm)
Fn - Carico massimo in a Ln (N)
F0 - Forza iniziale (N)
R - Costante della molla (N/mm)
Lk - corpo della molle (mm)
Gamma
Materiale

Articoli 1-10 di 2764

Pagina
per pagina
Imposta la direzione decrescente
Visualizza i prezzi - Aggiungi al carrello Materiale d
Diametro filo (mm)
De
Diametro esterno (mm)
Di
Diametro interno (mm)
L0
Lunghezza senza carico (mm)
Lk
corpo della molle (mm)
Ln
Lunghezza con carico max. (mm)
Sn
Corsa massima (mm)
Fn
Carico massimo in a Ln (N)
F0
Forza iniziale (N)
R
Costante della molla (N/mm)
Num. stock Inventario Disegni tecnici Continua a leggere 3D CAD
Acciaio inossidabile 302 0.18 1.60 N/A 6.35 3.79 13.72 7.37 1.19 0.11 0.15 E00630070250S E00630070250S
Filo di acciaio armonico 0.18 1.60 N/A 6.35 3.79 13.72 7.37 1.42 0.13 0.18 E00630070250M E00630070250M
Acciaio inossidabile 302 0.18 1.60 N/A 7.87 5.31 18.54 10.67 1.19 0.11 0.10 E00630070310S E00630070310S
Filo di acciaio armonico 0.18 1.60 N/A 7.87 5.31 18.54 10.67 1.42 0.13 0.12 E00630070310M E00630070310M
Acciaio inossidabile 302 0.18 1.60 N/A 9.65 7.09 23.62 13.97 1.19 0.11 0.07 E00630070380S E00630070380S
Filo di acciaio armonico 0.18 1.60 N/A 9.65 7.09 23.62 13.97 1.42 0.13 0.09 E00630070380M E00630070380M
Acciaio inossidabile 302 0.18 1.60 N/A 11.18 8.62 28.45 17.27 1.19 0.11 0.06 E00630070440S E00630070440S
Filo di acciaio armonico 0.18 1.60 N/A 11.18 8.62 28.45 17.27 1.42 0.13 0.07 E00630070440M E00630070440M
Acciaio inossidabile 302 0.18 1.60 N/A 12.70 10.14 33.27 20.57 1.19 0.11 0.06 E00630070500S E00630070500S
Filo di acciaio armonico 0.18 1.60 N/A 12.70 10.14 33.27 20.57 1.42 0.13 0.07 E00630070500M E00630070500M
  1. E00630070310S
    In stock: 101
    Materiale Acciaio inossidabile 302
    d - Diametro filo (mm) 0.18
    De - Diametro esterno (mm) 1.60
    Di - Diametro interno (mm)
    L0 - Lunghezza senza carico (mm) 7.87
    Lk - corpo della molle (mm) 5.31
    Ln - Lunghezza con carico max. (mm) 18.54
    Sn - Corsa massima (mm) 10.67
    Fn - Carico massimo in a Ln (N) 1.19
    F0 - Forza iniziale (N) 0.11
    R - Costante della molla (N/mm) 0.10
  2. E00630070380S
    In stock: 191
    Materiale Acciaio inossidabile 302
    d - Diametro filo (mm) 0.18
    De - Diametro esterno (mm) 1.60
    Di - Diametro interno (mm)
    L0 - Lunghezza senza carico (mm) 9.65
    Lk - corpo della molle (mm) 7.09
    Ln - Lunghezza con carico max. (mm) 23.62
    Sn - Corsa massima (mm) 13.97
    Fn - Carico massimo in a Ln (N) 1.19
    F0 - Forza iniziale (N) 0.11
    R - Costante della molla (N/mm) 0.07
  3. E00630070440S
    In stock: 85
    Materiale Acciaio inossidabile 302
    d - Diametro filo (mm) 0.18
    De - Diametro esterno (mm) 1.60
    Di - Diametro interno (mm)
    L0 - Lunghezza senza carico (mm) 11.18
    Lk - corpo della molle (mm) 8.62
    Ln - Lunghezza con carico max. (mm) 28.45
    Sn - Corsa massima (mm) 17.27
    Fn - Carico massimo in a Ln (N) 1.19
    F0 - Forza iniziale (N) 0.11
    R - Costante della molla (N/mm) 0.06
  4. E00630070440M
    In stock: 88
    Materiale Filo di acciaio armonico
    d - Diametro filo (mm) 0.18
    De - Diametro esterno (mm) 1.60
    Di - Diametro interno (mm)
    L0 - Lunghezza senza carico (mm) 11.18
    Lk - corpo della molle (mm) 8.62
    Ln - Lunghezza con carico max. (mm) 28.45
    Sn - Corsa massima (mm) 17.27
    Fn - Carico massimo in a Ln (N) 1.42
    F0 - Forza iniziale (N) 0.13
    R - Costante della molla (N/mm) 0.07
  5. E00630070500S
    In stock: 183
    Materiale Acciaio inossidabile 302
    d - Diametro filo (mm) 0.18
    De - Diametro esterno (mm) 1.60
    Di - Diametro interno (mm)
    L0 - Lunghezza senza carico (mm) 12.70
    Lk - corpo della molle (mm) 10.14
    Ln - Lunghezza con carico max. (mm) 33.27
    Sn - Corsa massima (mm) 20.57
    Fn - Carico massimo in a Ln (N) 1.19
    F0 - Forza iniziale (N) 0.11
    R - Costante della molla (N/mm) 0.06
  6. E00630070500M
    In stock: 2.654
    Materiale Filo di acciaio armonico
    d - Diametro filo (mm) 0.18
    De - Diametro esterno (mm) 1.60
    Di - Diametro interno (mm)
    L0 - Lunghezza senza carico (mm) 12.70
    Lk - corpo della molle (mm) 10.14
    Ln - Lunghezza con carico max. (mm) 33.27
    Sn - Corsa massima (mm) 20.57
    Fn - Carico massimo in a Ln (N) 1.42
    F0 - Forza iniziale (N) 0.13
    R - Costante della molla (N/mm) 0.07

Articoli 1-10 di 2764

Pagina
per pagina
Imposta la direzione decrescente
Materiale
Filo di acciaio armonico

Il filo è certificato ai sensi della norma DIN 17223 Classe C Filo NUM. MATERIALE 1.1200 – Norma EN 10270-1
Temperatura di lavoro fra -30 °C e +120 °C
Consigliato per l'uso in ambienti asciutti.

Acciaio inossidabile

Il filo è certificato ai sensi della norma DIN 17224 AISI 302 NUM. MATERIALE 1.4310 – Norma EN 10270-3
Temperatura di lavoro fra -200 °C e +250 °C
Utilizzabile in ambienti asciutti e umidi o bagnati.

Zincato

Il filo è certificato ai sensi della norma DIN 17223 Classe C Filo NUM. MATERIALE 1.1200 – Norma EN 10270-1
Temperatura di lavoro fra -30 °C e +120 °C
Le molle a trazione zincate sono in filo di acciaio armonico che viene successivamente zincato elettricamente. L'elettrozincatura conferisce alla molla a trazione una superficie brillante e più resistente alla corrosione.
Consigliato per l'uso in ambienti asciutti.

Tolleranze

Serie A e C: (vedere a quale serie appartiene una molla nella colonna "Serie" della tabella).
Tutte le misure e le forze a norma DIN 2097 (Grado 2). La norma DIN 2097 definisce la forza come parametro determinante. Il numero di avvolgimenti può quindi variare e di conseguenza non è indicato per queste serie.

Serie B: (vedere a quale serie appartiene una molla nella colonna "Serie" della tabella).
Vedere qui per ulteriori informazioni. (link alle tolleranze)

Serie D: (vedere a quale serie appartiene una molla nella colonna "Serie" della tabella).
La serie è prodotta per l'uso in prove e prototipi. Pertanto non esistono tolleranze per questa serie.

Poiché questa serie è progettata per i test, il taglio degli avvolgimenti della molla varia da molla a molla; pertanto, non è possibile definire la costante della molla.

Scheda tecnica e 3D CAD

Se si desidera una scheda tecnica in PDF o un disegno 3D CAD della molla in formato .step, .iges o .sat, è possibile scaricar li gratuitamente facendo clic sul simbolo 3D CAD vicino al numero di articolo nella tabella.

Terminologia

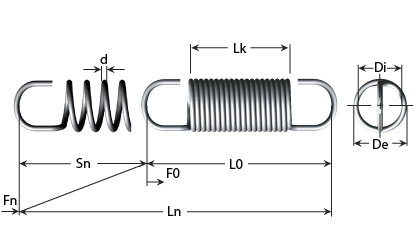

Disegni tecnici - Molle a trazione in filo di acciaio armonico, filo elettrozincato o filo di acciaio inossidabile
d
=
Diametro filo in mm
De
=
Diametro esterno (Di + (d*2))
LK
=
Lunghezza del corpo della molla senza carico in mm
L0
=
Lunghezza libera senza carico. Lo è puramente indicativo.
Lo può variare leggermente.
L1
=
Lunghezza con carico in mm a F1
L2
=
Lunghezza con carico in mm a F2
Ln
=
Lunghezza con carico max. in mm (lunghezza min./carico max.)
F0
=
Forza iniziale (N)
F1
=
Carico parziale in N (newton) a L1
F2
=
Carico aggiuntivo in N (newton) a L2
Fn
=
Carico massimo in N (newton) a Ln (da non utilizzare)
sn
=
Corsa massima in mm (Lo+Ln) (da non utilizzare)
R
=
Costante della molla in N/mm
LH
=
Altezza interna del gancio in mm
m
=
Apertura (spazio) al gancio in mm
x
=
Posizione del gancio
1 N
=
0,10197Kg
1Kg
=
9,80665N
Calcolo della forza della molla

La forza max. in Newton (Fn) per una molla a trazione in filo di acciaio armonico certificato è circa il 10% maggiore rispetto alle stesse misure in acciaio inossidabile per molle.

Calcolo della tensione iniziale (F0):
La tensione iniziale (F0) di una molla a trazione è detta anche forza iniziale. Questa indica quanta forza verrà usata per attivare la molla a trazione.

La tensione iniziale (F0) o la forza iniziale ha solo valore indicativo, in quanto può variare da un lotto all'altro. Come regola pratica, è possibile affermare che la tensione iniziale (F0) corrisponde a circa il 10-15% della forza massima (Fn).

Tensione iniziale (F0) = Forza massima (Fn) - (Costante della molla (R) x Corsa massima (Sn))



Ad esempio, la tensione iniziale per il numero stock 32600 (Fn = 237 N, R = 2,67 N/mm e Sn = 75,70 mm) è calcolata come:

237 N - (2,67 N/mm * 75,70 mm) = 35 N

Calcolo della forza della molla per una data lunghezza:
Se si desidera sapere quanta forza viene prodotta da una molla a trazione a una data lunghezza/corsa, è possibile utilizzare la formula seguente:

Forza ad una data lunghezza (F1) = Tensione iniziale (F0) + (Corsa massima (Sn) * Costante della molla (R))

Ad esempio, il numero stock 32600, dove R = 2,67 N/mm, volendo sapere la forza per una corsa di 55 mm e F0 è circa 35 N.

35 N + (55 mm * 2,67 N/mm) = 182 N

Pura dei ganci

Serie A: (vedere a quale serie appartiene una molla nella colonna "Serie" della tabella).
Ganci tedeschi secondo DIN 2097, angolo casuale.

La posizione del gancio (X) è variabile e i ganci possono quindi essere ruotati l'uno rispetto all'altro. Il diametro esterno dei ganci potrebbe superare il diametro esterno del corpo.

Gancio tedesco
Gancio tedesco

Serie A: Tolleranza della larghezza del gancio
La tolleranza per gli scostamenti della larghezza del gancio è determinata in base alla formula in basso. Si ricorda che è necessario utilizzare un valore determinato sulla base del rapporto di avvolgimento della molla per poter calcolare la tolleranza.

De (diametro esterno) + valore dalla tabella del rapporto di avvolgimento

Esempio: Il numero stock 32600 ha uno spessore del filo (d) di 2,5 mm. Il diametro esterno (De) è 18 mm, che produce un diametro medio (Dm) di 15,5 mm.

Sulla base della tabella del rapporto di avvolgimento è quindi possibile giungere al valore da aggiungere al diametro esterno della molla (De) per trovare il diametro esterno max. del gancio.

Rapporto di avvolgimento: 15,5 mm / 2,5 mm = 6,2 mm
Larghezza del gancio max.: 18 mm + (1,5 * 2,5 mm) = 21,75 mm

Tabella del rapporto di avvolgimento
Rapporto di avvolgimento: (dm/d) - Gütegrad 2
Gütegrad 2
0 mm - 6 mm
d
6 mm - 12 mm
1,5 * d
12 mm +
La struttura dei ganci è modificabile su accordo.

Serie A: - Tolleranza dell'altezza interna del gancio

(ad es. il numero stock 32600 ha un diametro medio (Dm) di 15,5 mm.
Altezza interna del gancio min. = 0,8 * 15,5 mm = 12,4 mm.
Altezza interna del gancio max. = 1,1 * 15,5 mm = 17,05 mm.

Altezza del gancio (LH)
Altezza del gancio (LH)

Serie B e C: (vedere a quale serie appartiene una molla nella colonna "Serie" della tabella).
I ganci di questa serie sono ganci tedeschi senza una forma specifica del gancio e con un angolo casuale. Fanno eccezione i numeri stock 503 e 503RF, che hanno ganci inglesi.

Il costruttore si impegna in ogni modo per mantenere lo stesso diametro esterno per il gancio e il corpo della molla. Tuttavia, il diametro esterno del gancio potrebbe variare. Non esistono tolleranze per questa serie.

Gancio inglese
Gancio inglese

Serie D: (vedere a quale serie appartiene una molla nella colonna "Serie" della tabella).
Non esistono ganci per questa serie. È destinata a prove e taglio. Pertanto, il cliente deve creare i propri ganci. Per prolungare la vita utile della molla, si consiglia di realizzare i ganci sotto forma di piegature morbide, senza tacche. Se si piega il gancio troppo bruscamente, questo potrebbe diventare un punto debole della molla.

La serie D non ha ganci
La serie D non ha ganci

Vita utile delle molle

La vita utile di una molla, di solito, è di difficile definizione. Entra in gioco un gran numero di parametri e, pertanto, è impossibile definire una vita utile.

Tra i parametri che hanno un effetto importante sulla vita utile vi sono: Installazione, metodo di installazione, numero di movimenti, vibrazioni, urti, torsione, lunghezza della corsa, corsa non assiale, temperatura, usura contro altre superfici, ambiente di utilizzo, eventuali agenti detergenti, impatti laterali ecc.

Dimensionare sempre una molla a trazione in modo che fornisca la corsa e la forza desiderata con il minor sforzo possibile. Questo darà alla molla la massima vita utile possibile.

Applicando il carico massimo alla molla o superandolo se ne riduce la durata e potrebbe provocarne la distorsione definitiva.

Pertanto si consiglia di non utilizzare più del 75% della corsa massima (Sn) delle molle coniche.

Senso di avvolgimento

Di solito è destra. La forza e l'applicazione non sono influenzate dalla direzione di avvolgimento.

Le molle a trazione standard non sono definite con una direzione di avvolgimento specifica. A seconda della produzione, le molle possono essere con avvolgimento destro o sinistro.

Varie

Se si desidera una molla a trazione con un valore esatto per uno dei seguenti parametri, le molle devono essere personalizzate:
- Tipo di gancio
- Altezza del gancio (LH)
- Posizione del gancio (X)
- Larghezza del gancio (se la molla deve essere integrata in un tubo)
- Apertura al gancio (m)
- Forza iniziale (F0)

Requisiti di sicurezza per molle a trazione in strutture in cui una persona è sospesa per mezzo della molla, ad es. amache per bambini e sdraiette per bambini

Quando si utilizzano molle per amache per bambini o per sdraiette per bambini, ad esempio, oppure altre strutture in cui una persona è sospesa alla struttura in qualche modo, è necessario essere consapevoli di quanto segue:

Deformazioni o rotture della molla
Una molla è un oggetto tecnico che può deformarsi o rompersi durante l'uso. Vi possono essere difetti invisibili nella lega di un filo per molle e, durante la fabbricazione della molla, possono verificarsi anche difetti che possono indebolire la molla. L'uso improprio di una molla può inoltre ridurre la vita utile della molla stessa e provocare la deformazione o la rottura della molla.

Una molla deve essere sempre dimensionata in modo che la molla comprenda sempre un fattore di sicurezza a seconda del rischio durante l'utilizzo.

Dispositivo di sicurezza – IMPORTANTE!
Se una molla deve essere utilizzata in una struttura in cui una persona è sospesa alla struttura in qualche modo, e la molla è un elemento di sostegno del carico fra la persona e la struttura, è necessario installare un adeguato dispositivo di sicurezza separato fra la persona e un punto fisso. Questo assicura che la persona non possa cadere se la molla si deforma o si rompe.

È sempre l'utente di una molla, in qualsiasi struttura in cui le persone possono cadere o ferirsi in altro modo, ad avere la responsabilità di garantire che la struttura sia progettata correttamente in modo che non possano verificarsi lesioni personali se una molla si deforma o si rompe.

Sodemann Industrifjedre A/S NON consiglia l'uso di molle in strutture in cui le persone sono sospese alla molla.

Incompatibilità di Internet Explorer

Questo sito purtroppo non funziona bene con Internet Explorer. Ti consigliamo di utilizzare uno dei seguenti browser gratuiti:

Copyright © 2020 Sodemann Industrifjedre A/S. All rights reserved.
