Molle a 3 onde

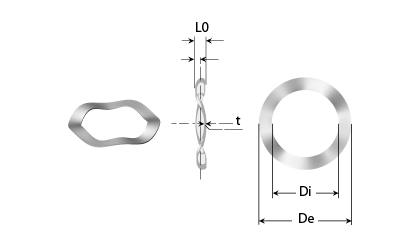

Molle a 3 onde - Disegno tecnico

Vasto assortimento di rondelle a 3 onde, che vengono usate per ridurre il gioco assiale, per esempio su cuscinetti a sfera o in altri punti nei quali sia necessaria una corsa limitata della molla. Quelle con le misure più piccole presentano 2 onde, le altre 3 onde.

I numeri di articolo che terminano con “R” sono in acciaio inossidabile

Mostra altro Mostra meno

64-70056-description

Acciaio per molle

64-70015-description

Acciaio inossidabile 302
Naviga per
Opzioni di acquisto
De - Diametro esterno (mm)
Di - Diametro interno (mm)
t - Spessore (mm)
L0 - Lunghezza senza carico (mm)
L1 - Altezza con carico (mm)
F - Forza media
Onde - (Pz.)
Materiale

Articoli 1-10 di 48

Imposta la direzione decrescente
Visualizza i prezzi - Aggiungi al carrello Materiale De
Diametro esterno (mm)		 Di
Diametro interno (mm)		 t
Spessore (mm)		 L0
Lunghezza senza carico (mm)		 L1
Altezza con carico (mm)		 F
Forza media		 Onde
(Pz.)		 Num. stock Inventario Disegni tecnici Continua a leggere 3D CAD
Acciaio inossidabile 302 4,65 3,40 0,09 0,58 0,30 1,70 2,00 W61300R W61300R
Acciaio inossidabile 302 6,15 4,92 0,14 0,76 0,38 3,30 2,00 W61310R W61310R
Acciaio inossidabile 302 7,75 6,17 0,17 0,76 0,38 3,30 2,00 W61320R W61320R
Acciaio per molle 9,32 6,73 0,15 0,76 0,38 13,40 3,00 W61330 W61330
Acciaio inossidabile 302 9,32 6,73 0,15 0,76 0,38 13,40 3,00 W61340R W61340R
Acciaio per molle 12,29 10,08 0,23 0,74 0,51 17,80 3,00 W61350 W61350
Acciaio inossidabile 302 12,50 8,89 0,18 0,89 0,51 17,80 3,00 W61370R W61370R
Acciaio per molle 12,50 8,89 0,18 0,89 0,51 17,80 3,00 W61360 W61360
Acciaio per molle 15,44 11,66 0,20 0,94 0,64 17,80 3,00 W61380 W61380
Acciaio inossidabile 302 15,70 11,18 0,20 1,02 0,64 17,80 3,00 W61400R W61400R
  1. W61300R
    In stock: 7.711
    W61300R
    Materiale Acciaio inossidabile 302
    De - Diametro esterno (mm) 4,65
    Di - Diametro interno (mm) 3,40
    t - Spessore (mm) 0,09
    L0 - Lunghezza senza carico (mm) 0,58
    L1 - Altezza con carico (mm) 0,30
    F - Forza media 1,70
    Onde - (Pz.) 2,00
  2. W61310R
    In stock: 14.039
    W61310R
    Materiale Acciaio inossidabile 302
    De - Diametro esterno (mm) 6,15
    Di - Diametro interno (mm) 4,92
    t - Spessore (mm) 0,14
    L0 - Lunghezza senza carico (mm) 0,76
    L1 - Altezza con carico (mm) 0,38
    F - Forza media 3,30
    Onde - (Pz.) 2,00
  3. W61320R
    In stock: 5.457
    W61320R
    Materiale Acciaio inossidabile 302
    De - Diametro esterno (mm) 7,75
    Di - Diametro interno (mm) 6,17
    t - Spessore (mm) 0,17
    L0 - Lunghezza senza carico (mm) 0,76
    L1 - Altezza con carico (mm) 0,38
    F - Forza media 3,30
    Onde - (Pz.) 2,00
  4. W61330
    In stock: 592
    W61330
    Materiale Acciaio per molle
    De - Diametro esterno (mm) 9,32
    Di - Diametro interno (mm) 6,73
    t - Spessore (mm) 0,15
    L0 - Lunghezza senza carico (mm) 0,76
    L1 - Altezza con carico (mm) 0,38
    F - Forza media 13,40
    Onde - (Pz.) 3,00
  5. W61340R
    In stock: 5.696
    W61340R
    Materiale Acciaio inossidabile 302
    De - Diametro esterno (mm) 9,32
    Di - Diametro interno (mm) 6,73
    t - Spessore (mm) 0,15
    L0 - Lunghezza senza carico (mm) 0,76
    L1 - Altezza con carico (mm) 0,38
    F - Forza media 13,40
    Onde - (Pz.) 3,00
  6. W61350
    In stock: 20.907
    W61350
    Materiale Acciaio per molle
    De - Diametro esterno (mm) 12,29
    Di - Diametro interno (mm) 10,08
    t - Spessore (mm) 0,23
    L0 - Lunghezza senza carico (mm) 0,74
    L1 - Altezza con carico (mm) 0,51
    F - Forza media 17,80
    Onde - (Pz.) 3,00
  7. W61370R
    In stock: 6.832
    W61370R
    Materiale Acciaio inossidabile 302
    De - Diametro esterno (mm) 12,50
    Di - Diametro interno (mm) 8,89
    t - Spessore (mm) 0,18
    L0 - Lunghezza senza carico (mm) 0,89
    L1 - Altezza con carico (mm) 0,51
    F - Forza media 17,80
    Onde - (Pz.) 3,00
  8. W61360
    In stock: 2.230
    W61360
    Materiale Acciaio per molle
    De - Diametro esterno (mm) 12,50
    Di - Diametro interno (mm) 8,89
    t - Spessore (mm) 0,18
    L0 - Lunghezza senza carico (mm) 0,89
    L1 - Altezza con carico (mm) 0,51
    F - Forza media 17,80
    Onde - (Pz.) 3,00
  9. W61380
    In stock: 530
    W61380
    Materiale Acciaio per molle
    De - Diametro esterno (mm) 15,44
    Di - Diametro interno (mm) 11,66
    t - Spessore (mm) 0,20
    L0 - Lunghezza senza carico (mm) 0,94
    L1 - Altezza con carico (mm) 0,64
    F - Forza media 17,80
    Onde - (Pz.) 3,00
  10. W61400R
    In stock: 5.408
    W61400R
    Materiale Acciaio inossidabile 302
    De - Diametro esterno (mm) 15,70
    Di - Diametro interno (mm) 11,18
    t - Spessore (mm) 0,20
    L0 - Lunghezza senza carico (mm) 1,02
    L1 - Altezza con carico (mm) 0,64
    F - Forza media 17,80
    Onde - (Pz.) 3,00
Pagina
per pagina

Acciaio inossaidabile: WERKSTOFF NR. 1.4310 - I numeri di serie che terminano con 'R' sono in acciaio inossidabile.

Acciaio per molle: Ck67 NUM. MATERIALE 1.1231 - I numeri di serie che non terminano con la lettera "R" sono in acciaio per molle.

Diametro esterno (De) Tolleranze

De
(mm)
da
a
2,54
12,70
12,71
25,40
25,41
38,10
38,11
50,80
50,81
76,20
76,21
101,60
101,61
127,00
127,01
152,40
152,41
203,20
Tolleranze
+ / - (mm)
+ / - (mm)
+ 2,54 / - 5,08
+ 3,81 / - 6,35
+ 5,08 / - 7,62
+ 5,08 / - 10,16
+ 5,08 / - 12,70
+ 5,08 / - 15,24
+ 5,08 / - 20,32
+ 5,08 / - 22,86
+ 5,08 / - 25,40

Diametro interno (Di) Tolleranze

Di
(mm)
da
a
2,54
12,70
12,71
25,40
25,41
38,10
38,11
50,80
50,81
76,20
76,21
101,60
101,61
127,00
127,01
152,40
152,41
203,20
Tolleranze
+ / - (mm)
+ / - (mm)
+ 2,54 / - 5,08
+ 3,81 / - 6,35
+ 5,08 / - 7,62
+ 5,08 / - 10,16
+ 5,08 / - 12,70
+ 5,08 / - 15,24
+ 5,08 / - 20,32
+ 5,08 / - 22,86
+ 5,08 / - 25,40
