Blocchi di sicurezza - Acciaio inossidabile

Disegno tecnico - Blocchi di sicurezza - Acciaio inossidabile
I blocchi di sicurezza sono utilizzati come dispositivi di sicurezza nelle strutture che utilizzano molle a gas poiché arrestano la molla che potrebbe chiudersi inavvertitamente. Casi simili potrebbero verificarsi con una folata di vento, per una deformazione della molla a gas, una guarnizione non a tenuta, un incremento di carico sulla struttura, etc. Per comprimere la molla a gas è necessario spingere il blocco a mano. Questi blocchi dovrebbero essere utilizzati sempre per garantire la sicurezza laddove gli oggetti potrebbero colpire persone o strutture causando lesioni o danni.

59-70023-description

Acciaio inossidabile 304

59-70024-description

Acciaio inossidabile 316

Naviga per
Opzioni di acquisto
Ø1 - Adatto per le dimensioni dello tubo (mm)
Ø2 - Adatto alla dimensione del cilindro (mm)
L1 - Adatta per corsa (mm)
Ø1 - Diametro asta pistone (mm)
Ø2 - Diametro tubo (mm)
L1 - Corsa (mm) (+/- 2 mm)

Articoli 1-10 di 22

Imposta la direzione decrescente
Visualizza i prezzi - Aggiungi al carrello Materiale Ø1
Adatto per le dimensioni dello tubo (mm)
Ø2
Adatto alla dimensione del cilindro (mm)
L1
Adatta per corsa (mm)
Num. stock Inventario Disegni tecnici Continua a leggere 3D CAD
Acciaio inossidabile 316 8,00 18,00 100,00 LTX-8-100-316 LTX-8-100-316
Acciaio inossidabile 316 8,00 18,00 140,00 LTX-8-140-316 LTX-8-140-316
Acciaio inossidabile 316 8,00 18,00 150,00 LTX-8-150-316 LTX-8-150-316
Acciaio inossidabile 316 8,00 18,00 200,00 LTX-8-200-316 LTX-8-200-316
Acciaio inossidabile 316 8,00 18,00 250,00 LTX-8-250-316 LTX-8-250-316
Acciaio inossidabile 316 10,00 10,00 250,00 LTX-10-250-316 LTX-10-250-316
Acciaio inossidabile 316 10,00 23,00 100,00 LTX-10-100-316 LTX-10-100-316
Acciaio inossidabile 316 10,00 23,00 150,00 LTX-10-150-316 LTX-10-150-316
Acciaio inossidabile 304 10,00 23,00 200,00 LTX-10-200 LTX-10-200
Acciaio inossidabile 316 10,00 23,00 200,00 LTX-10-200-316 LTX-10-200-316
  1. LTX-8-100-316
    In stock: 68
    Materiale Acciaio inossidabile 316
    Ø1 - Adatto per le dimensioni dello tubo (mm) 8,00
    Ø2 - Adatto alla dimensione del cilindro (mm) 18,00
    L1 - Adatta per corsa (mm) 100,00
  2. LTX-8-140-316
    In stock: 0
    Materiale Acciaio inossidabile 316
    Ø1 - Adatto per le dimensioni dello tubo (mm) 8,00
    Ø2 - Adatto alla dimensione del cilindro (mm) 18,00
    L1 - Adatta per corsa (mm) 140,00
  3. LTX-8-150-316
    In stock: 24
    Materiale Acciaio inossidabile 316
    Ø1 - Adatto per le dimensioni dello tubo (mm) 8,00
    Ø2 - Adatto alla dimensione del cilindro (mm) 18,00
    L1 - Adatta per corsa (mm) 150,00
  4. LTX-8-200-316
    In stock: 53
    Materiale Acciaio inossidabile 316
    Ø1 - Adatto per le dimensioni dello tubo (mm) 8,00
    Ø2 - Adatto alla dimensione del cilindro (mm) 18,00
    L1 - Adatta per corsa (mm) 200,00
  5. LTX-8-250-316
    In stock: 0
    Materiale Acciaio inossidabile 316
    Ø1 - Adatto per le dimensioni dello tubo (mm) 8,00
    Ø2 - Adatto alla dimensione del cilindro (mm) 18,00
    L1 - Adatta per corsa (mm) 250,00
  6. LTX-10-250-316
    In stock: 22
    Materiale Acciaio inossidabile 316
    Ø1 - Adatto per le dimensioni dello tubo (mm) 10,00
    Ø2 - Adatto alla dimensione del cilindro (mm) 10,00
    L1 - Adatta per corsa (mm) 250,00
  7. LTX-10-100-316
    In stock: 25
    Materiale Acciaio inossidabile 316
    Ø1 - Adatto per le dimensioni dello tubo (mm) 10,00
    Ø2 - Adatto alla dimensione del cilindro (mm) 23,00
    L1 - Adatta per corsa (mm) 100,00
  8. LTX-10-150-316
    In stock: 18
    Materiale Acciaio inossidabile 316
    Ø1 - Adatto per le dimensioni dello tubo (mm) 10,00
    Ø2 - Adatto alla dimensione del cilindro (mm) 23,00
    L1 - Adatta per corsa (mm) 150,00
  9. LTX-10-200
    In stock: 11
    Materiale Acciaio inossidabile 304
    Ø1 - Adatto per le dimensioni dello tubo (mm) 10,00
    Ø2 - Adatto alla dimensione del cilindro (mm) 23,00
    L1 - Adatta per corsa (mm) 200,00
  10. LTX-10-200-316
    In stock: 21
    Materiale Acciaio inossidabile 316
    Ø1 - Adatto per le dimensioni dello tubo (mm) 10,00
    Ø2 - Adatto alla dimensione del cilindro (mm) 23,00
    L1 - Adatta per corsa (mm) 200,00
Pagina
per pagina
Materiale

Acciaio inossidabile 304.

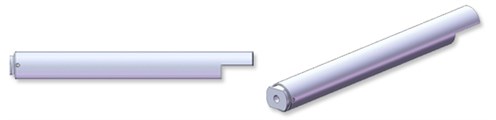

Stainless steel Locking tube with gas spring

Fissaggio e uso

Il blocco di sicurezza assicura che elementi esterni quali vento, collisioni, urti, ecc. non provochino la chiusura accidentale, ad esempio, di un cancello rischiando lesioni alle persone o danni materiali.

La funzione del blocco di sicurezza si annulla facilmente con una semplice pressione.

How to mount a locking tube

  1. Quando si fissa il blocco di sicurezza sulla molla a gas, può risultare difficile far passare il filetto sul pistone attraverso il pezzo terminale del blocco di sicurezza. Il motivo risiede nel precarico a molla del pezzo terminale, che si sposta di lato per assicurare il corretto funzionamento della molla.
  2. Premere nel punto più alto del pezzo terminale e, contemporaneamente, guidare il pistone attraverso il foro nel pezzo terminale. Le molle a gas con pistone da 6 mm sono avvitate nel pezzo terminale.
  3. Il blocco di sicurezza ora è montato correttamente e la staffa di montaggio può essere montata.
