Blocchi di sicurezza
Ordinando dal lunedì al giovedì prima delle 15:30 e il venerdì prima delle 14:45, l'ordine verrà spedito il giorno stesso, con consegna prevista entro 2-4 giorni. Vale per tutti i soffietti in gomma in stock
Vedere gli sconti per quantità e i prezzi facendo clic sul carrello vicino al prodotto richiesto. Utilizzate i cursori della gamma in basso per una navigazione rapida e semplice.
I blocchi di sicurezza sono utilizzati come dispositivi di sicurezza nelle strutture che utilizzano molle a gas poiché arrestano la molla che potrebbe chiudersi inavvertitamente. Casi simili potrebbero verificarsi con una folata di vento, per una deformazione della molla a gas, una guarnizione non a tenuta, un incremento di carico sulla struttura, etc.
Nota: I blocchi di sicurezza possono essere utilizzati soltanto assieme a molle a gas con filettatura.
La versione nera del blocco di sicurezza è dotata di un rivestimento di polvere epossidica che fornisce un certo grado di protezione antiruggine.
Tuttavia, se un blocco di sicurezza deve essere applicato in un ambiente bagnato o umido si consiglia di utilizzare la versione in acciaio inossidabile.
Utilizzato in costruzioni esposte a detergenti aggressivi o in ambienti marittimi
L'asta del pistone deve essere inserita nel blocco di sicurezza e la filettatura deve attraversare il foro all'estremità del blocco di sicurezza. È possibile inclinare la piastra sul fondo in modo che la filettatura passi più facilmente. Quindi avvitare la staffa di montaggio. La funzione di inclinazione tenterà sempre di portare il blocco contro l'asta del pistone, evitando quindi che la molla a gas si chiuda inaspettatamente; il cilindro va a battere contro il bordo del blocco di sicurezza e il movimento si ferma. Prima di chiudere la porta, ossia prima che la molla a gas possa comprimersi, il blocco di sicurezza deve essere sbloccato spingendolo fuori dall'asta del pistone in modo che il cilindro possa muoversi liberamente nel blocco di sicurezza.
42-46778-description
Acciaio inossidabile 304
42-46664-description
Acciaio inossidabile 316
42-46101-description
Verniciato nero

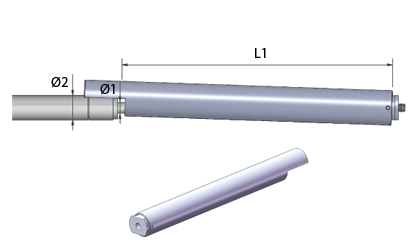

| Visualizza i prezzi - Aggiungi al carrello | Materiale | Ø1 Diametro asta pistone (mm) |
Ø2 Diametro tubo (mm) |
L1 Corsa (mm) (+/- 2 mm) |
Num. stock | Inventario | Disegni tecnici | Continua a leggere | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|
| Verniciato nero | 6.00 | 15.00 | 80.00 | LTN-6-80 |
|
|
||||
| Verniciato nero | 6.00 | 15.00 | 100.00 | LTN-6-100 |
|
|
||||
| Verniciato nero | 6.00 | 15.00 | 150.00 | LTN-6-150 |
|
|
||||
| Verniciato nero | 6.00 | 15.00 | 200.00 | LTN-6-200 |
|
|
||||
| Verniciato nero | 8.00 | 18.00 | 100.00 | LTN-8-100 |
|
|
||||
| Acciaio inossidabile 304 | 8.00 | 18.00 | 100.00 | LTX-8-100 |
|
|
||||
| Acciaio inossidabile 316 | 8.00 | 18.00 | 100.00 | LTX-8-100-316 |
|
|
||||
| Acciaio inossidabile 304 | 8.00 | 18.00 | 140.00 | LTX-8-140 |
|
|
||||
| Acciaio inossidabile 316 | 8.00 | 18.00 | 140.00 | LTX-8-140-316 |
|
|
||||
| Verniciato nero | 8.00 | 18.00 | 150.00 | LTN-8-150 |
|
|
- LTN-6-80In stock: 137
Materiale Verniciato neroØ1 - Diametro asta pistone (mm) 6.00Ø2 - Diametro tubo (mm) 15.00L1 - Corsa (mm) (+/- 2 mm) 80.00
- LTN-6-100In stock: 99
Materiale Verniciato neroØ1 - Diametro asta pistone (mm) 6.00Ø2 - Diametro tubo (mm) 15.00L1 - Corsa (mm) (+/- 2 mm) 100.00
- LTN-6-150In stock: 103
Materiale Verniciato neroØ1 - Diametro asta pistone (mm) 6.00Ø2 - Diametro tubo (mm) 15.00L1 - Corsa (mm) (+/- 2 mm) 150.00
- LTN-6-200In stock: 98
Materiale Verniciato neroØ1 - Diametro asta pistone (mm) 6.00Ø2 - Diametro tubo (mm) 15.00L1 - Corsa (mm) (+/- 2 mm) 200.00
- LTN-8-100In stock: 93
Materiale Verniciato neroØ1 - Diametro asta pistone (mm) 8.00Ø2 - Diametro tubo (mm) 18.00L1 - Corsa (mm) (+/- 2 mm) 100.00
- LTX-8-100In stock: 0
Materiale Acciaio inossidabile 304Ø1 - Diametro asta pistone (mm) 8.00Ø2 - Diametro tubo (mm) 18.00L1 - Corsa (mm) (+/- 2 mm) 100.00
- LTX-8-100-316In stock: 0
Materiale Acciaio inossidabile 316Ø1 - Diametro asta pistone (mm) 8.00Ø2 - Diametro tubo (mm) 18.00L1 - Corsa (mm) (+/- 2 mm) 100.00
- LTX-8-140In stock: 84
Materiale Acciaio inossidabile 304Ø1 - Diametro asta pistone (mm) 8.00Ø2 - Diametro tubo (mm) 18.00L1 - Corsa (mm) (+/- 2 mm) 140.00
- LTX-8-140-316In stock: 0
Materiale Acciaio inossidabile 316Ø1 - Diametro asta pistone (mm) 8.00Ø2 - Diametro tubo (mm) 18.00L1 - Corsa (mm) (+/- 2 mm) 140.00
- LTN-8-150In stock: 59
Materiale Verniciato neroØ1 - Diametro asta pistone (mm) 8.00Ø2 - Diametro tubo (mm) 18.00L1 - Corsa (mm) (+/- 2 mm) 150.00
Acciaio nero
La versione nera è rivestita in polvere epossidica e quindi resistente alla corrosione.
Acciaio inossidabile - AISI 304
Tuttavia, se un blocco di sicurezza deve essere applicato in un ambiente bagnato o umido si consiglia di utilizzare la versione in acciaio inossidabile.
Acciaio inossidabile - AISI 316
Utilizzato in costruzioni esposte a detergenti aggressivi o in ambienti marittimi
Il blocco di sicurezza assicura che elementi esterni quali vento, collisioni, urti, ecc. non provochino la chiusura accidentale, ad esempio, di un cancello rischiando lesioni alle persone o danni materiali.
La funzione del blocco di sicurezza si annulla facilmente con una semplice pressione.
- Quando si fissa il blocco di sicurezza sulla molla a gas, può risultare difficile far passare il filetto sul pistone attraverso il pezzo terminale del blocco di sicurezza. Il motivo risiede nel precarico a molla del pezzo terminale, che si sposta di lato per assicurare il corretto funzionamento della molla
- Il motivo risiede nel precarico a molla del pezzo terminale, che si sposta di lato per assicurare il corretto funzionamento della molla
- Premere nel punto più alto del pezzo terminale e, contemporaneamente, guidare il pistone attraverso il foro nel pezzo terminale. Le molle a gas con pistone da 6 mm sono avvitate nel pezzo terminale.
- Il blocco di sicurezza ora è montato correttamente e la staffa di montaggio può essere montata.
