Soffietti in gomma per molle a gas

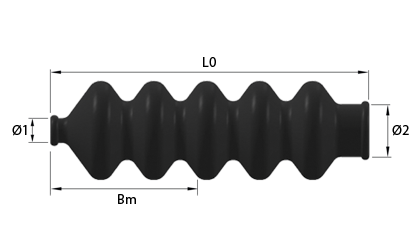

Disegno tecnico - Soffietti in gomma

 Soffietti in gomma che proteggono molle e pistoni dallo sporco

Soffietti in gomma con disponibilità immediata e spedizione in 1 o 2 giorni feriali. Il nostro assortimento di soffietti in gomma è indicato principalmente per le molle a gas. I soffietti in gomma vengono fissati con un paio di fascette, garantendo, così facendo, una maggiore longevità alla molla a gas. Il materiale dei soffietti è resistente a raggi UV, olio, ecc. Se le molle a gas devono essere installate in un ambiente sporco, consigliamo di applicare sempre i soffietti in gomma per proteggerle da impurità e agenti esterni.

Naviga per
Opzioni di acquisto
L0 - Lunghezza senza carico (mm)
Sn - Corsa massima (mm)
Ø1 - Diametro asta pistone (mm)
Ø2 - Diametro tubo (mm)
Adatta per corsa
Bm - Lunghezza con carico (mm)

Articoli 1-10 di 13

Pagina
per pagina
Imposta la direzione decrescente
Ø1
Diametro asta pistone (mm)
Ø2
Diametro tubo (mm)
Adatta per corsa L0
Lunghezza senza carico (mm)
Sn
Corsa massima (mm)
Bm
Lunghezza con carico (mm)
Num. stock Disegni tecnici Confronta Continua a leggere 3D CAD Inventario Visualizza i prezzi - Aggiungi al carrello
6,00 15,00 20mm
40mm
80,00 40,00 40,00 BEL-6-50 BEL-6-50 465
6,00 15,00 50mm
60mm
73mm
75mm
80mm
90mm
100mm
160,00 100,00 69,00 BEL-6-100 BEL-6-100 201
6,00 15,00 120mm
140mm
150mm
170mm
180mm
200mm
265,00 200,00 97,00 BEL-6-200 BEL-6-200 232
8,00 18,00 50mm
60mm
96,00 60,00 48,00 BEL-8-60 BEL-8-60 221
8,00 18,00 75mm
80mm
90mm
95mm
100mm
120mm
180,00 120,00 76,00 BEL-8-120 BEL-8-120 219
8,00 18,00 140mm
150mm
160mm
170mm
180mm
200mm
306,00 200,00 130,00 BEL-8-180 BEL-8-180 209
8,00 18,00 220mm
250mm
375,00 250,00 150,00 BEL-8-250 BEL-8-250 226
10,00 22,00 100mm
150mm
245,00 150,00 103,00 BEL-10-150 BEL-10-150 206
10,00 22,00 200mm
250mm
365,00 250,00 140,00 BEL-10-250 BEL-10-250 201
10,00 22,00 290mm
300mm
350mm
400mm
550,00 400,00 180,00 BEL-10-400 BEL-10-400 204
  1. BEL-6-50
    In stock: 465
    Ø1 - Diametro asta pistone (mm) 6,00
    Ø2 - Diametro tubo (mm) 15,00
    Adatta per corsa 20mm
    40mm
    L0 - Lunghezza senza carico (mm) 80,00
    Sn - Corsa massima (mm) 40,00
    Bm - Lunghezza con carico (mm) 40,00
  2. BEL-6-100
    In stock: 201
    Ø1 - Diametro asta pistone (mm) 6,00
    Ø2 - Diametro tubo (mm) 15,00
    Adatta per corsa 50mm
    60mm
    73mm
    75mm
    80mm
    90mm
    100mm
    L0 - Lunghezza senza carico (mm) 160,00
    Sn - Corsa massima (mm) 100,00
    Bm - Lunghezza con carico (mm) 69,00
  3. BEL-6-200
    In stock: 232
    Ø1 - Diametro asta pistone (mm) 6,00
    Ø2 - Diametro tubo (mm) 15,00
    Adatta per corsa 120mm
    140mm
    150mm
    170mm
    180mm
    200mm
    L0 - Lunghezza senza carico (mm) 265,00
    Sn - Corsa massima (mm) 200,00
    Bm - Lunghezza con carico (mm) 97,00
  4. BEL-8-60
    In stock: 221
    Ø1 - Diametro asta pistone (mm) 8,00
    Ø2 - Diametro tubo (mm) 18,00
    Adatta per corsa 50mm
    60mm
    L0 - Lunghezza senza carico (mm) 96,00
    Sn - Corsa massima (mm) 60,00
    Bm - Lunghezza con carico (mm) 48,00
  5. BEL-8-120
    In stock: 219
    Ø1 - Diametro asta pistone (mm) 8,00
    Ø2 - Diametro tubo (mm) 18,00
    Adatta per corsa 75mm
    80mm
    90mm
    95mm
    100mm
    120mm
    L0 - Lunghezza senza carico (mm) 180,00
    Sn - Corsa massima (mm) 120,00
    Bm - Lunghezza con carico (mm) 76,00
  6. BEL-8-180
    In stock: 209
    Ø1 - Diametro asta pistone (mm) 8,00
    Ø2 - Diametro tubo (mm) 18,00
    Adatta per corsa 140mm
    150mm
    160mm
    170mm
    180mm
    200mm
    L0 - Lunghezza senza carico (mm) 306,00
    Sn - Corsa massima (mm) 200,00
    Bm - Lunghezza con carico (mm) 130,00
  7. BEL-8-250
    In stock: 226
    Ø1 - Diametro asta pistone (mm) 8,00
    Ø2 - Diametro tubo (mm) 18,00
    Adatta per corsa 220mm
    250mm
    L0 - Lunghezza senza carico (mm) 375,00
    Sn - Corsa massima (mm) 250,00
    Bm - Lunghezza con carico (mm) 150,00
  8. BEL-10-150
    In stock: 206
    Ø1 - Diametro asta pistone (mm) 10,00
    Ø2 - Diametro tubo (mm) 22,00
    Adatta per corsa 100mm
    150mm
    L0 - Lunghezza senza carico (mm) 245,00
    Sn - Corsa massima (mm) 150,00
    Bm - Lunghezza con carico (mm) 103,00
  9. BEL-10-250
    In stock: 201
    Ø1 - Diametro asta pistone (mm) 10,00
    Ø2 - Diametro tubo (mm) 22,00
    Adatta per corsa 200mm
    250mm
    L0 - Lunghezza senza carico (mm) 365,00
    Sn - Corsa massima (mm) 250,00
    Bm - Lunghezza con carico (mm) 140,00
  10. BEL-10-400
    In stock: 204
    Ø1 - Diametro asta pistone (mm) 10,00
    Ø2 - Diametro tubo (mm) 22,00
    Adatta per corsa 290mm
    300mm
    350mm
    400mm
    L0 - Lunghezza senza carico (mm) 550,00
    Sn - Corsa massima (mm) 400,00
    Bm - Lunghezza con carico (mm) 180,00

Articoli 1-10 di 13

Pagina
per pagina
Imposta la direzione decrescente
Materiale

I soffietti di gomma sono prodotti con gomma NBR (è una gomma in materiale sintetico, copolimero di acrilonitrile) resistente ai raggi UV, al sale e agli oli. La temperatura di esercizio teorica è compresa tra -20 °C e +60 °C.

Tolleranze

La misura L0 (lunghezza senza carico) ha solo un valore indicativo. I soffietti di gomma sono progettati per essere compressi e/o dilatati e quindi la loro lunghezza è variabile, ma senza però compromettere in alcun modo l'efficacia dei soffietti.

I soffietti non devono essere sottoposti ad attrito e/o pressione contro altri oggetti, poiché l'usura li farebbe rompere.

Fissaggio e uso

Nel montaggio dei soffietti fare riferimento alla loro lunghezza, da compressi, indicata nella nostra tabella (Bm).

Montare i soffietti prima di fissare le staffe di montaggio sull'asta del pistone.

I soffietti sono progettati principalmente per molle a gas con filettatura, ma possono essere montati anche su molle a gas con occhielli saldati.

I soffietti devono essere montati sul cilindro X numero di mm (Bm) dall'estremità del cilindro da dove fuoriesce l'asta del pistone.

  1. Una linea è segnata sul cilindro X numero di mm (Bm) dall'estremità del cilindro da dove fuoriesce l'asta del pistone.
  2. Spingere in basso i soffietti col diametro maggiore sopra l'asta del pistone e sopra al cilindro fino a questa linea.
  3. Soffietti si fissano sul cilindro mediante il nastro fornito applicato all'ultima parte di gomma.
  4. I soffietti si fissano all'asta del pistone mediante il nastro fornito, applicandolo all'ultima parte di gomma, quando questa si trova immediatamente sotto alla filettatura.
  5. Tagliare la parte di nastro eccedente
