Molle per ormeggio

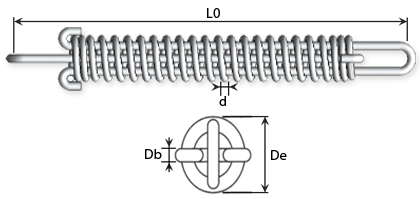

Disegno tecnico - Molle per ormeggio

Molle per ormeggio in consegna rapida!
Tutte le molle per ormeggio sono articoli in stock disponibili in consegna il giorno successivo all’ordine. Acquistate subito le vostre molle per ormeggio dal nostro negozio online!

Una molla per ormeggio è composta da una molla a compressione più due staffe. Con una staffa su ognuna delle due estremità la molla a compressione si trasforma in una molla a trazione. Le staffe sono molto più forti dei normali ganci che si trovano nelle molle a trazione. Tuttavia, sono più ingombranti e molto più costose.


Materiale

Acciaio inossidabile:
DIN 17224 AISI 302 NUM. MATERIALE 1.4310
Temperatura di lavoro fra -200 °C e +250 °C

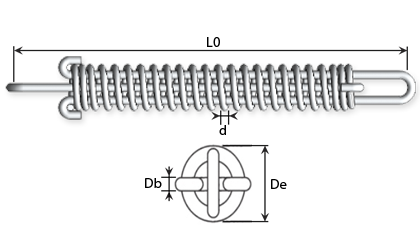

Terminologia
Technical information - draw bar springs
d
=
Filo in mm (molla)
db
=
Filo in mm (staffa)
De
=
Diametro esterno molla
Bi
=
Diametro interno staffa
Lh
=
Altezza interna staffa
R
=
Forza della molla N/mm
L0
=
Lunghezza totale senza carico misurata all'interno delle staffe
Ln
=
Lunghezza con carico max.
sn
=
Corsa max.
Fn
=
Forza max.
Naviga per
Opzioni di acquisto
d - Diametro filo (mm)
De - Diametro esterno (mm)
L0 - Lunghezza senza carico (mm)
Ln - Lunghezza con carico max. (mm)
Sn - Corsa massima (mm)
Fn - Carico massimo in a Ln (N)
R - Costante della molla (N/mm)
db - Ganci in filo (mm)

Articoli 1-10 di 20

Pagina
per pagina
Imposta la direzione decrescente
d
Diametro filo (mm)
De
Diametro esterno (mm)
L0
Lunghezza senza carico (mm)
Ln
Lunghezza con carico max. (mm)
Sn
Corsa massima (mm)
Fn
Carico massimo in a Ln (N)
R
Costante della molla (N/mm)
db
Ganci in filo (mm)
Num. stock Disegni tecnici Confronta Continua a leggere Aggiungi al Carrello Inventario 3D CAD
1,00 7,30 40,00 49,60 9,60 39,60 4,11 1,00 BF-10980 BF-10980 11
1,00 7,30 50,00 64,00 14,00 39,20 2,79 1,00 BF-10981 BF-10981 7
1,00 7,30 60,00 75,40 15,40 23,90 1,55 1,00 BF-10982 BF-10982 3
1,60 14,10 80,00 114,00 3,40 117,00 3,45 1,60 BF-10983 BF-10983 7
1,60 14,10 100,00 150,00 50,00 119,00 2,34 1,60 BF-10984 BF-10984 2
1,60 14,10 125,00 201,00 76,00 121,00 1,58 1,60 BF-10985 BF-10985 5
2,00 22,00 150,00 218,00 68,00 141,00 2,05 2,00 BF-10986 BF-10986 2
2,00 22,00 175,00 275,00 100,00 140,00 1,40 2,00 BF-10987 BF-10987 4
2,00 22,00 200,00 306,00 106,00 119,00 1,12 2,00 BF-10988 BF-10988 3
2,00 22,00 225,00 375,00 150,00 141,00 0,94 2,00 BF-10989 BF-10989 16
  1. BF-10980
    In stock: 11
    d - Diametro filo (mm) 1,00
    De - Diametro esterno (mm) 7,30
    L0 - Lunghezza senza carico (mm) 40,00
    Ln - Lunghezza con carico max. (mm) 49,60
    Sn - Corsa massima (mm) 9,60
    Fn - Carico massimo in a Ln (N) 39,60
    R - Costante della molla (N/mm) 4,11
    db - Ganci in filo (mm) 1,00
  2. BF-10981
    In stock: 7
    d - Diametro filo (mm) 1,00
    De - Diametro esterno (mm) 7,30
    L0 - Lunghezza senza carico (mm) 50,00
    Ln - Lunghezza con carico max. (mm) 64,00
    Sn - Corsa massima (mm) 14,00
    Fn - Carico massimo in a Ln (N) 39,20
    R - Costante della molla (N/mm) 2,79
    db - Ganci in filo (mm) 1,00
  3. BF-10982
    In stock: 3
    d - Diametro filo (mm) 1,00
    De - Diametro esterno (mm) 7,30
    L0 - Lunghezza senza carico (mm) 60,00
    Ln - Lunghezza con carico max. (mm) 75,40
    Sn - Corsa massima (mm) 15,40
    Fn - Carico massimo in a Ln (N) 23,90
    R - Costante della molla (N/mm) 1,55
    db - Ganci in filo (mm) 1,00
  4. BF-10983
    In stock: 7
    d - Diametro filo (mm) 1,60
    De - Diametro esterno (mm) 14,10
    L0 - Lunghezza senza carico (mm) 80,00
    Ln - Lunghezza con carico max. (mm) 114,00
    Sn - Corsa massima (mm) 3,40
    Fn - Carico massimo in a Ln (N) 117,00
    R - Costante della molla (N/mm) 3,45
    db - Ganci in filo (mm) 1,60
  5. BF-10984
    In stock: 2
    d - Diametro filo (mm) 1,60
    De - Diametro esterno (mm) 14,10
    L0 - Lunghezza senza carico (mm) 100,00
    Ln - Lunghezza con carico max. (mm) 150,00
    Sn - Corsa massima (mm) 50,00
    Fn - Carico massimo in a Ln (N) 119,00
    R - Costante della molla (N/mm) 2,34
    db - Ganci in filo (mm) 1,60
  6. BF-10985
    In stock: 5
    d - Diametro filo (mm) 1,60
    De - Diametro esterno (mm) 14,10
    L0 - Lunghezza senza carico (mm) 125,00
    Ln - Lunghezza con carico max. (mm) 201,00
    Sn - Corsa massima (mm) 76,00
    Fn - Carico massimo in a Ln (N) 121,00
    R - Costante della molla (N/mm) 1,58
    db - Ganci in filo (mm) 1,60
  7. BF-10986
    In stock: 2
    d - Diametro filo (mm) 2,00
    De - Diametro esterno (mm) 22,00
    L0 - Lunghezza senza carico (mm) 150,00
    Ln - Lunghezza con carico max. (mm) 218,00
    Sn - Corsa massima (mm) 68,00
    Fn - Carico massimo in a Ln (N) 141,00
    R - Costante della molla (N/mm) 2,05
    db - Ganci in filo (mm) 2,00
  8. BF-10987
    In stock: 4
    d - Diametro filo (mm) 2,00
    De - Diametro esterno (mm) 22,00
    L0 - Lunghezza senza carico (mm) 175,00
    Ln - Lunghezza con carico max. (mm) 275,00
    Sn - Corsa massima (mm) 100,00
    Fn - Carico massimo in a Ln (N) 140,00
    R - Costante della molla (N/mm) 1,40
    db - Ganci in filo (mm) 2,00
  9. BF-10988
    In stock: 3
    d - Diametro filo (mm) 2,00
    De - Diametro esterno (mm) 22,00
    L0 - Lunghezza senza carico (mm) 200,00
    Ln - Lunghezza con carico max. (mm) 306,00
    Sn - Corsa massima (mm) 106,00
    Fn - Carico massimo in a Ln (N) 119,00
    R - Costante della molla (N/mm) 1,12
    db - Ganci in filo (mm) 2,00
  10. BF-10989
    In stock: 16
    d - Diametro filo (mm) 2,00
    De - Diametro esterno (mm) 22,00
    L0 - Lunghezza senza carico (mm) 225,00
    Ln - Lunghezza con carico max. (mm) 375,00
    Sn - Corsa massima (mm) 150,00
    Fn - Carico massimo in a Ln (N) 141,00
    R - Costante della molla (N/mm) 0,94
    db - Ganci in filo (mm) 2,00
