Molle a compressione a onde multiple
Inossidabile:
17-7PH WERKSTOFF NR. 1.4542
Temperatura di lavoro fra -200 °C e +340 °C
Se si desidera una scheda tecnica in PDF o un disegno 3D CAD della molla in formato .step, .iges o .sat, è possibile scaricar li gratuitamente facendo clic sul simbolo 3D CAD vicino al numero di articolo nella tabella.
Spessore (t): +/- 0,051 mm
Forza (Fn): +/- 10 %
La vita utile di una molla, di solito, è di difficile definizione. Entra in gioco un gran numero di parametri e, pertanto, è impossibile definire una vita utile. Tra i parametri che hanno un effetto importante sulla vita utile vi sono: Installazione, metodo di installazione, numero di movimenti, vibrazioni, urti, torsione, lunghezza della corsa, corsa non assiale, temperatura, usura contro altre superfici, ambiente di utilizzo, eventuali agenti detergenti, impatti laterali ecc.
Dimensionare sempre una molla in modo che fornisca la corsa e la forza desiderata con il minor sforzo possibile. Questo darà alla molla la massima vita utile possibile. Applicando il carico massimo alla molla o superandolo se ne riduce la durata e potrebbe provocarne la distorsione definitiva.
Pertanto si consiglia di non utilizzare più del 75% della corsa massima (Sn) delle molle coniche.

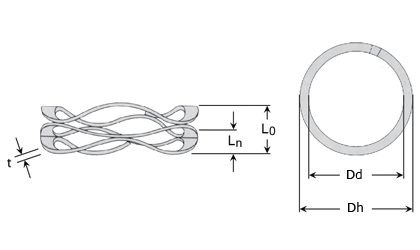

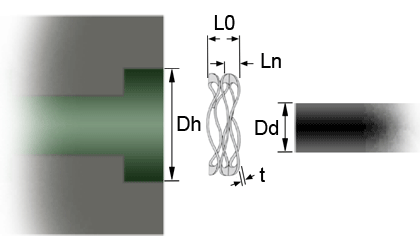

| Visualizza i prezzi - Aggiungi al carrello | Materiale | Dd Albero max (mm) |
Dh Foro min. (mm) |
t Spessore (mm) |
L0 Lunghezza senza carico (mm) |
Ln Lunghezza con carico max. (mm) |
Sn Corsa massima (mm) |
Fn Carico massimo in a Ln (N) |
R Costante della molla (N/mm) |
Num. stock | Inventario | Disegni tecnici | Continua a leggere | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Acciaio inossidabile 17-7 PH | 6,40 | 9,50 | 0,20 | 3,80 | 1,58 | 2,22 | 17,80 | 7,90 | MW0375-0150-04S |
|
|
||||
| Acciaio inossidabile 17-7 PH | 6,40 | 9,50 | 0,20 | 6,40 | 2,74 | 3,66 | 17,80 | 4,90 | MW0375-0250-04S |
|
|
||||
| Acciaio inossidabile 17-7 PH | 6,40 | 9,50 | 0,20 | 8,90 | 3,81 | 5,09 | 17,80 | 3,50 | MW0375-0350-04S |
|
|
||||
| Acciaio inossidabile 17-7 PH | 6,40 | 9,50 | 0,20 | 11,40 | 4,95 | 6,45 | 17,80 | 2,80 | MW0375-0450-04S |
|
|
||||
| Acciaio inossidabile 17-7 PH | 6,40 | 9,50 | 0,30 | 3,80 | 2,06 | 1,74 | 31,10 | 17,70 | MW0375-0150-07S |
|
|
||||
| Acciaio inossidabile 17-7 PH | 6,40 | 9,50 | 0,30 | 6,40 | 3,68 | 2,72 | 31,10 | 11,70 | MW0375-0250-07S |
|
|
||||
| Acciaio inossidabile 17-7 PH | 6,40 | 9,50 | 0,30 | 8,90 | 5,13 | 3,77 | 31,10 | 8,20 | MW0375-0350-07S |
|
|
||||
| Acciaio inossidabile 17-7 PH | 6,40 | 9,50 | 0,30 | 11,40 | 6,66 | 4,74 | 31,10 | 6,50 | MW0375-0450-07S |
|
|
||||
| Acciaio inossidabile 17-7 PH | 7,10 | 11,10 | 0,20 | 4,20 | 1,60 | 2,60 | 17,80 | 6,80 | MW0437-0165-04S |
|
|
||||
| Acciaio inossidabile 17-7 PH | 7,10 | 11,10 | 0,20 | 7,00 | 2,77 | 4,23 | 17,80 | 4,20 | MW0437-0275-04S |
|
|
- MW0375-0150-04SIn stock: 1.504
Materiale Acciaio inossidabile 17-7 PHDd - Albero max (mm) 6,40Dh - Foro min. (mm) 9,50t - Spessore (mm) 0,20L0 - Lunghezza senza carico (mm) 3,80Ln - Lunghezza con carico max. (mm) 1,58Sn - Corsa massima (mm) 2,22Fn - Carico massimo in a Ln (N) 17,80R - Costante della molla (N/mm) 7,90
- MW0375-0250-04SIn stock: 184
Materiale Acciaio inossidabile 17-7 PHDd - Albero max (mm) 6,40Dh - Foro min. (mm) 9,50t - Spessore (mm) 0,20L0 - Lunghezza senza carico (mm) 6,40Ln - Lunghezza con carico max. (mm) 2,74Sn - Corsa massima (mm) 3,66Fn - Carico massimo in a Ln (N) 17,80R - Costante della molla (N/mm) 4,90
- MW0375-0350-04SIn stock: 402
Materiale Acciaio inossidabile 17-7 PHDd - Albero max (mm) 6,40Dh - Foro min. (mm) 9,50t - Spessore (mm) 0,20L0 - Lunghezza senza carico (mm) 8,90Ln - Lunghezza con carico max. (mm) 3,81Sn - Corsa massima (mm) 5,09Fn - Carico massimo in a Ln (N) 17,80R - Costante della molla (N/mm) 3,50
- MW0375-0450-04SIn stock: 1.237
Materiale Acciaio inossidabile 17-7 PHDd - Albero max (mm) 6,40Dh - Foro min. (mm) 9,50t - Spessore (mm) 0,20L0 - Lunghezza senza carico (mm) 11,40Ln - Lunghezza con carico max. (mm) 4,95Sn - Corsa massima (mm) 6,45Fn - Carico massimo in a Ln (N) 17,80R - Costante della molla (N/mm) 2,80
- MW0375-0150-07SIn stock: 1.131
Materiale Acciaio inossidabile 17-7 PHDd - Albero max (mm) 6,40Dh - Foro min. (mm) 9,50t - Spessore (mm) 0,30L0 - Lunghezza senza carico (mm) 3,80Ln - Lunghezza con carico max. (mm) 2,06Sn - Corsa massima (mm) 1,74Fn - Carico massimo in a Ln (N) 31,10R - Costante della molla (N/mm) 17,70
- MW0375-0250-07SIn stock: 1.260
Materiale Acciaio inossidabile 17-7 PHDd - Albero max (mm) 6,40Dh - Foro min. (mm) 9,50t - Spessore (mm) 0,30L0 - Lunghezza senza carico (mm) 6,40Ln - Lunghezza con carico max. (mm) 3,68Sn - Corsa massima (mm) 2,72Fn - Carico massimo in a Ln (N) 31,10R - Costante della molla (N/mm) 11,70
- MW0375-0350-07SIn stock: 1.042
Materiale Acciaio inossidabile 17-7 PHDd - Albero max (mm) 6,40Dh - Foro min. (mm) 9,50t - Spessore (mm) 0,30L0 - Lunghezza senza carico (mm) 8,90Ln - Lunghezza con carico max. (mm) 5,13Sn - Corsa massima (mm) 3,77Fn - Carico massimo in a Ln (N) 31,10R - Costante della molla (N/mm) 8,20
- MW0375-0450-07SIn stock: 1.033
Materiale Acciaio inossidabile 17-7 PHDd - Albero max (mm) 6,40Dh - Foro min. (mm) 9,50t - Spessore (mm) 0,30L0 - Lunghezza senza carico (mm) 11,40Ln - Lunghezza con carico max. (mm) 6,66Sn - Corsa massima (mm) 4,74Fn - Carico massimo in a Ln (N) 31,10R - Costante della molla (N/mm) 6,50
- MW0437-0165-04SIn stock: 47
Materiale Acciaio inossidabile 17-7 PHDd - Albero max (mm) 7,10Dh - Foro min. (mm) 11,10t - Spessore (mm) 0,20L0 - Lunghezza senza carico (mm) 4,20Ln - Lunghezza con carico max. (mm) 1,60Sn - Corsa massima (mm) 2,60Fn - Carico massimo in a Ln (N) 17,80R - Costante della molla (N/mm) 6,80
- MW0437-0275-04SIn stock: 1.224
Materiale Acciaio inossidabile 17-7 PHDd - Albero max (mm) 7,10Dh - Foro min. (mm) 11,10t - Spessore (mm) 0,20L0 - Lunghezza senza carico (mm) 7,00Ln - Lunghezza con carico max. (mm) 2,77Sn - Corsa massima (mm) 4,23Fn - Carico massimo in a Ln (N) 17,80R - Costante della molla (N/mm) 4,20
Inossidabile:
17-7PH WERKSTOFF NR. 1.4542
Temperatura di lavoro fra -200 °C e +340 °C
Se si desidera una scheda tecnica in PDF o un disegno 3D CAD della molla in formato .step, .iges o .sat, è possibile scaricar li gratuitamente facendo clic sul simbolo 3D CAD vicino al numero di articolo nella tabella.
Spessore (t): +/- 0,051 mm
Forza (Fn): +/- 10 %
Lunghezza libera (L0): Indicativo
La vita utile di una molla, di solito, è di difficile definizione. Entra in gioco un gran numero di parametri e, pertanto, è impossibile definire una vita utile. Tra i parametri che hanno un effetto importante sulla vita utile vi sono: Installazione, metodo di installazione, numero di movimenti, vibrazioni, urti, torsione, lunghezza della corsa, corsa non assiale, temperatura, usura contro altre superfici, ambiente di utilizzo, eventuali agenti detergenti, impatti laterali ecc.
Dimensionare sempre una molla in modo che fornisca la corsa e la forza desiderata con il minor sforzo possibile. Questo darà alla molla la massima vita utile possibile. Applicando il carico massimo alla molla o superandolo se ne riduce la durata e potrebbe provocarne la distorsione definitiva.
Pertanto si consiglia di non utilizzare più del 75% della corsa massima (Sn) delle molle coniche.
