Molle a compressione coniche | In acciaio inossidabile

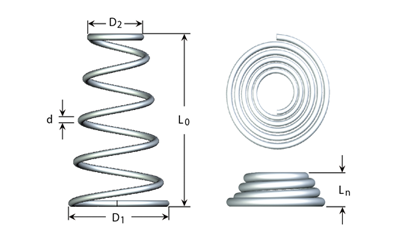

Disegno tecnico - Molle coniche

Questa serie di molle coniche offre la soluzione ideale quando sono necessarie stabilità e lunghezza ridotta allo stato compresso. La forma conica fornisce, infatti, un’eccellente stabilità a una delle estremità, oltre a una corsa maggiore rispetto a quella delle comuni molle a compressione. La nostra offerta include più di 100 misure diverse di molle coniche disponibili in magazzino, pronte per essere spedite. Sono disponibili soltanto molle coniche realizzate in acciaio inossidabile.

Si consiglia di utilizzare al massimo il 75% della corsa max (Sn).

Naviga per
Opzioni di acquisto
d - Diametro filo (mm)
L0 - Lunghezza senza carico (mm)
Ln - Lunghezza con carico max. (mm)
Sn - Corsa massima (mm)
Fn - Carico massimo in a Ln (N)
Nt - Spire totali (Pz.)
D1 - Diametro esterno estremità grande (mm)
D2 - Dia. est. estremità piccola (mm)
50% - di L0 (N)

Articoli 1-10 di 100

Pagina
per pagina
Imposta la direzione decrescente
d
Diametro filo (mm)
L0
Lunghezza senza carico (mm)
Ln
Lunghezza con carico max. (mm)
Sn
Corsa massima (mm)
Fn
Carico massimo in a Ln (N)
Nt
Spire totali (Pz.)
D1
Diametro esterno estremità grande (mm)
D2
Dia. est. estremità piccola (mm)
50%
di L0 (N)
Num. stock Disegni tecnici Confronta Continua a leggere 3D CAD Inventario Visualizza i prezzi - Aggiungi al carrello
0,66 19,05 1,32 17,73 6,05 5,25 15,24 9,53 3,25 A600-026-075 A600-026-075 1.026
0,66 25,40 1,32 24,08 7,03 5,00 15,24 8,71 3,74 A600-026-100 A600-026-100 33
0,66 31,75 1,32 30,43 8,54 6,75 15,24 7,92 4,45 A600-026-125 A600-026-125 18
0,74 6,35 1,48 4,87 13,97 4,50 10,67 5,54 9,07 A420-029-025 A420-029-025 20
0,74 6,35 1,48 4,87 23,53 4,50 9,00 3,18 15,35 A360-029-025 A360-029-025 88
0,74 7,92 1,48 6,44 11,08 4,00 12,19 7,14 6,81 A480-029-031 A480-029-031 18
0,74 7,92 1,48 6,44 16,37 4,75 10,67 4,75 10,05 A420-029-031 A420-029-031 114
0,74 9,53 1,48 8,05 12,01 4,75 12,19 6,35 7,07 A480-029-037 A480-029-037 13
0,74 9,53 1,48 8,05 18,82 5,00 10,67 3,96 11,12 A420-029-037 A420-029-037 47
0,74 12,70 1,48 11,22 15,12 5,75 12,19 5,54 8,58 A480-029-050 A480-029-050 10
  1. A600-026-075
    In stock: 1.026
    d - Diametro filo (mm) 0,66
    L0 - Lunghezza senza carico (mm) 19,05
    Ln - Lunghezza con carico max. (mm) 1,32
    Sn - Corsa massima (mm) 17,73
    Fn - Carico massimo in a Ln (N) 6,05
    Nt - Spire totali (Pz.) 5,25
    D1 - Diametro esterno estremità grande (mm) 15,24
    D2 - Dia. est. estremità piccola (mm) 9,53
    50% - di L0 (N) 3,25
  2. A600-026-100
    In stock: 33
    d - Diametro filo (mm) 0,66
    L0 - Lunghezza senza carico (mm) 25,40
    Ln - Lunghezza con carico max. (mm) 1,32
    Sn - Corsa massima (mm) 24,08
    Fn - Carico massimo in a Ln (N) 7,03
    Nt - Spire totali (Pz.) 5,00
    D1 - Diametro esterno estremità grande (mm) 15,24
    D2 - Dia. est. estremità piccola (mm) 8,71
    50% - di L0 (N) 3,74
  3. A600-026-125
    In stock: 18
    d - Diametro filo (mm) 0,66
    L0 - Lunghezza senza carico (mm) 31,75
    Ln - Lunghezza con carico max. (mm) 1,32
    Sn - Corsa massima (mm) 30,43
    Fn - Carico massimo in a Ln (N) 8,54
    Nt - Spire totali (Pz.) 6,75
    D1 - Diametro esterno estremità grande (mm) 15,24
    D2 - Dia. est. estremità piccola (mm) 7,92
    50% - di L0 (N) 4,45
  4. A420-029-025
    In stock: 20
    d - Diametro filo (mm) 0,74
    L0 - Lunghezza senza carico (mm) 6,35
    Ln - Lunghezza con carico max. (mm) 1,48
    Sn - Corsa massima (mm) 4,87
    Fn - Carico massimo in a Ln (N) 13,97
    Nt - Spire totali (Pz.) 4,50
    D1 - Diametro esterno estremità grande (mm) 10,67
    D2 - Dia. est. estremità piccola (mm) 5,54
    50% - di L0 (N) 9,07
  5. A360-029-025
    In stock: 88
    d - Diametro filo (mm) 0,74
    L0 - Lunghezza senza carico (mm) 6,35
    Ln - Lunghezza con carico max. (mm) 1,48
    Sn - Corsa massima (mm) 4,87
    Fn - Carico massimo in a Ln (N) 23,53
    Nt - Spire totali (Pz.) 4,50
    D1 - Diametro esterno estremità grande (mm) 9,00
    D2 - Dia. est. estremità piccola (mm) 3,18
    50% - di L0 (N) 15,35
  6. A480-029-031
    In stock: 18
    d - Diametro filo (mm) 0,74
    L0 - Lunghezza senza carico (mm) 7,92
    Ln - Lunghezza con carico max. (mm) 1,48
    Sn - Corsa massima (mm) 6,44
    Fn - Carico massimo in a Ln (N) 11,08
    Nt - Spire totali (Pz.) 4,00
    D1 - Diametro esterno estremità grande (mm) 12,19
    D2 - Dia. est. estremità piccola (mm) 7,14
    50% - di L0 (N) 6,81
  7. A420-029-031
    In stock: 114
    d - Diametro filo (mm) 0,74
    L0 - Lunghezza senza carico (mm) 7,92
    Ln - Lunghezza con carico max. (mm) 1,48
    Sn - Corsa massima (mm) 6,44
    Fn - Carico massimo in a Ln (N) 16,37
    Nt - Spire totali (Pz.) 4,75
    D1 - Diametro esterno estremità grande (mm) 10,67
    D2 - Dia. est. estremità piccola (mm) 4,75
    50% - di L0 (N) 10,05
  8. A480-029-037
    In stock: 13
    d - Diametro filo (mm) 0,74
    L0 - Lunghezza senza carico (mm) 9,53
    Ln - Lunghezza con carico max. (mm) 1,48
    Sn - Corsa massima (mm) 8,05
    Fn - Carico massimo in a Ln (N) 12,01
    Nt - Spire totali (Pz.) 4,75
    D1 - Diametro esterno estremità grande (mm) 12,19
    D2 - Dia. est. estremità piccola (mm) 6,35
    50% - di L0 (N) 7,07
  9. A420-029-037
    In stock: 47
    d - Diametro filo (mm) 0,74
    L0 - Lunghezza senza carico (mm) 9,53
    Ln - Lunghezza con carico max. (mm) 1,48
    Sn - Corsa massima (mm) 8,05
    Fn - Carico massimo in a Ln (N) 18,82
    Nt - Spire totali (Pz.) 5,00
    D1 - Diametro esterno estremità grande (mm) 10,67
    D2 - Dia. est. estremità piccola (mm) 3,96
    50% - di L0 (N) 11,12
  10. A480-029-050
    In stock: 10
    d - Diametro filo (mm) 0,74
    L0 - Lunghezza senza carico (mm) 12,70
    Ln - Lunghezza con carico max. (mm) 1,48
    Sn - Corsa massima (mm) 11,22
    Fn - Carico massimo in a Ln (N) 15,12
    Nt - Spire totali (Pz.) 5,75
    D1 - Diametro esterno estremità grande (mm) 12,19
    D2 - Dia. est. estremità piccola (mm) 5,54
    50% - di L0 (N) 8,58

Articoli 1-10 di 100

Pagina
per pagina
Imposta la direzione decrescente
Materiale

Acciaio inossidabile:
DIN 17224 AISI 302 NUM. MATERIALE 1.4310
Temperatura di lavoro fra -200 °C e +250 °C

Senso di avvolgimento

Normalmente destro

Varie

Questa serie di molle coniche è progettata per fornire una corsa utile fino ad un'altezza (Ln) di 2 x spessore del filo. La costante della molla è lineare per via del passo variabile.

Le estremità sono state rifinite senza molatura.

Se la molla viene compressa al Ln, la molla si assesta. In tal caso, non tornerà alla sua lunghezza originale, L0. Tutte le molle a compressione si assestano più o meno in proporzione alla corsa.

Dimensionare sempre una molla in modo che fornisca la corsa e la forza desiderata con il minor sforzo possibile. In tal modo si prolunga la durata della molla. Applicando il carico massimo alla molla se ne riduce la durata provocandone la distorsione definitiva.
