Molle a tazza 50CrV4 - 302 - 304 - 316

Molle a tazza

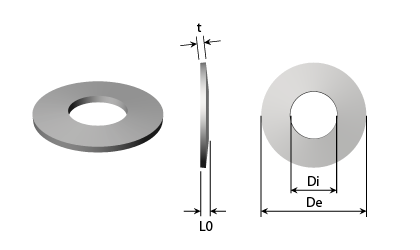

Disegni tecnici - Molle a tazza
Vai alle informazioni tecniche

Ordinando dal lunedì al giovedì prima delle 15:30 e il venerdì prima delle 14:45, l'ordine verrà spedito il giorno stesso, con consegna prevista entro 2-4 giorni. Vale per tutte le molle a tazza in stock

Vale per tutte le molle a tazza in stock

Vedere gli sconti per quantità e i prezzi facendo clic sul carrello vicino al prodotto richiesto.

Utilizzate i cursori della gamma in basso per una navigazione rapida e semplice.

Che cos'è una molla a tazza?


Una molla a tazza offre una forza elevata con una corsa ridotta ed è quindi utilizzata spesso in strutture dove è richiesta molta forza in spazi minimi. La molla a tazza è stata progettata sotto forma di molla ondulata conica che oppone resistenza alla compressione, da cui deriva l'effetto molla.

Più potenza dalle molle a tazza


Se una molla a tazza non è sufficiente per la forza e la corsa desiderate, è possibile combinare/impilare più molle a tazza.

Se si inseriscono 2 molle a tazza identiche una nell'altra, il risultato è 2 volte la forza e 1 volta la corsa.
Se si mettono 2 molle a tazza identiche una contro l'altra, il risultato è 1 volta la forza e 2 volte la corsa.

Pertanto, combinando pile identiche, è possibile regolare la forza e la corsa in base al compito.

Molle a tazza nere


Le molle a tazza nere sono fosfatate e oliate. Questo processo fornisce un certo grado di protezione, tuttavia non assicura una protezione antiruggine definitiva.

Molle a tazza in acciaio inossidabile


Le nostre molle a tazza in acciaio inossidabile sono fabbricate in materiale AISI 302, AISI 304 & AISI 316. Si consiglia di utilizzarle in ambienti umidi o bagnati.

Mostra altro Mostra meno

45-70092-description

Acciaio per molle - Oliata

45-70015-description

Acciaio inossidabile 302

45-70023-description

Acciaio inossidabile 304

45-70184-description

Acciaio inossidabile 316
Naviga per
Opzioni di acquisto
De - Diametro esterno (mm)
Di - Diametro interno (mm)
t - Spessore (mm)
L0 - Lunghezza senza carico (mm)
L - Altezza di carico F (mm)
F - Forza (N)
s - Corsa max (mm)
Materiale

Articoli 1-10 di 945

Imposta la direzione decrescente
Visualizza i prezzi - Aggiungi al carrello Materiale De
Diametro esterno (mm)		 Di
Diametro interno (mm)		 t
Spessore (mm)		 L0
Lunghezza senza carico (mm)		 L
Altezza di carico F (mm)		 F
Forza (N)		 s
Corsa max (mm)		 Num. stock Inventario Disegni tecnici Continua a leggere 3D CAD
Acciaio inossidabile 304 6,00 3,20 0,30 0,45 0,34 116,00 0,11 600-320-30-304 600-320-30-304
Acciaio inossidabile 302 6,00 3,20 0,30 0,45 0,34 99,45 0,11 00600100RF 00600100RF
Acciaio inossidabile 316 6,00 3,20 0,30 0,45 0,34 116,00 0,11 600-320-30-316 600-320-30-316
Acciaio per molle - Oliata 6,00 3,20 0,30 0,45 0,34 119,00 0,11 600-320-30 600-320-30
Acciaio inossidabile 304 8,00 3,20 0,20 0,40 0,25 25,00 0,15 800-320-20-304 800-320-20-304
Acciaio inossidabile 316 8,00 3,20 0,20 0,40 0,25 25,00 0,15 800-320-20-316 800-320-20-316
Acciaio per molle - Oliata 8,00 3,20 0,20 0,40 0,25 26,00 0,15 00800200 00800200
Acciaio per molle - Oliata 8,00 3,20 0,20 0,40 0,25 26,00 0,15 800-320-20 800-320-20
Acciaio inossidabile 316 8,00 3,20 0,30 0,55 0,36 101,00 0,19 800-320-30-316 800-320-30-316
Acciaio per molle - Oliata 8,00 3,20 0,30 0,55 0,36 104,30 0,19 800-320-30 800-320-30
  1. 600-320-30-304
    In stock: 2.748
    600-320-30-304
    Materiale Acciaio inossidabile 304
    De - Diametro esterno (mm) 6,00
    Di - Diametro interno (mm) 3,20
    t - Spessore (mm) 0,30
    L0 - Lunghezza senza carico (mm) 0,45
    L - Altezza di carico F (mm) 0,34
    F - Forza (N) 116,00
    s - Corsa max (mm) 0,11
  2. 00600100RF
    In stock: 2.984
    00600100RF
    Materiale Acciaio inossidabile 302
    De - Diametro esterno (mm) 6,00
    Di - Diametro interno (mm) 3,20
    t - Spessore (mm) 0,30
    L0 - Lunghezza senza carico (mm) 0,45
    L - Altezza di carico F (mm) 0,34
    F - Forza (N) 99,45
    s - Corsa max (mm) 0,11
  3. 600-320-30-316
    In stock: 9.592
    600-320-30-316
    Materiale Acciaio inossidabile 316
    De - Diametro esterno (mm) 6,00
    Di - Diametro interno (mm) 3,20
    t - Spessore (mm) 0,30
    L0 - Lunghezza senza carico (mm) 0,45
    L - Altezza di carico F (mm) 0,34
    F - Forza (N) 116,00
    s - Corsa max (mm) 0,11
  4. 600-320-30
    In stock: 19.124
    600-320-30
    Materiale Acciaio per molle - Oliata
    De - Diametro esterno (mm) 6,00
    Di - Diametro interno (mm) 3,20
    t - Spessore (mm) 0,30
    L0 - Lunghezza senza carico (mm) 0,45
    L - Altezza di carico F (mm) 0,34
    F - Forza (N) 119,00
    s - Corsa max (mm) 0,11
  5. 800-320-20-304
    In stock: 4.268
    800-320-20-304
    Materiale Acciaio inossidabile 304
    De - Diametro esterno (mm) 8,00
    Di - Diametro interno (mm) 3,20
    t - Spessore (mm) 0,20
    L0 - Lunghezza senza carico (mm) 0,40
    L - Altezza di carico F (mm) 0,25
    F - Forza (N) 25,00
    s - Corsa max (mm) 0,15
  6. 800-320-20-316
    In stock: 9.966
    800-320-20-316
    Materiale Acciaio inossidabile 316
    De - Diametro esterno (mm) 8,00
    Di - Diametro interno (mm) 3,20
    t - Spessore (mm) 0,20
    L0 - Lunghezza senza carico (mm) 0,40
    L - Altezza di carico F (mm) 0,25
    F - Forza (N) 25,00
    s - Corsa max (mm) 0,15
  7. 00800200
    In stock: 13.640
    00800200
    Materiale Acciaio per molle - Oliata
    De - Diametro esterno (mm) 8,00
    Di - Diametro interno (mm) 3,20
    t - Spessore (mm) 0,20
    L0 - Lunghezza senza carico (mm) 0,40
    L - Altezza di carico F (mm) 0,25
    F - Forza (N) 26,00
    s - Corsa max (mm) 0,15
  8. 800-320-20
    In stock: 19.971
    800-320-20
    Materiale Acciaio per molle - Oliata
    De - Diametro esterno (mm) 8,00
    Di - Diametro interno (mm) 3,20
    t - Spessore (mm) 0,20
    L0 - Lunghezza senza carico (mm) 0,40
    L - Altezza di carico F (mm) 0,25
    F - Forza (N) 26,00
    s - Corsa max (mm) 0,15
  9. 800-320-30-316
    In stock: 9.890
    800-320-30-316
    Materiale Acciaio inossidabile 316
    De - Diametro esterno (mm) 8,00
    Di - Diametro interno (mm) 3,20
    t - Spessore (mm) 0,30
    L0 - Lunghezza senza carico (mm) 0,55
    L - Altezza di carico F (mm) 0,36
    F - Forza (N) 101,00
    s - Corsa max (mm) 0,19
  10. 800-320-30
    In stock: 19.995
    800-320-30
    Materiale Acciaio per molle - Oliata
    De - Diametro esterno (mm) 8,00
    Di - Diametro interno (mm) 3,20
    t - Spessore (mm) 0,30
    L0 - Lunghezza senza carico (mm) 0,55
    L - Altezza di carico F (mm) 0,36
    F - Forza (N) 104,30
    s - Corsa max (mm) 0,19
Pagina
per pagina
Acciaio per molle - Oliata

Superficie:
Fosfatata e oliata.
Temperatura di lavoro:
Tra -20 °C e +100 °C
Classificazione:
Spessore del materiale t minore di 1,25mm:
CK 67, CK 75 e CK 85 secondo DIN 17222
Spessore del materiale (t) da 1,25 mm in su:
50 CRV 4 secondo DIN 17222 e DIN 17221
Forma:
Spessore del materiale t minore di 1,25mm:
Perforata, stampata a freddo con spigoli smussati
Spessore del materiale t da 1,25mm a 6,00mm:
Diametri perforati, stampati a freddo e torniti
Spessore del materiale t da 6,00mm:
Stampata a freddo o a caldo e tutte le superfici lavorate
Gli spessori delle molle a disco finite possono misurare meno dello spessore specificato poiché lo spessore specificato è prima della lavorazione.
Acciaio inossidabile 302, 304 & 316

Temperatura di lavoro:
Tra -200 °C e +200 °C
Classificazione:
Acciaio inossidabile 302: W. Nr. 1.4310
Acciaio inossidabile 304: W. Nr. 1.4301
Acciaio inossidabile 316: W. N. 1.4401
Forma:
Spessore del materiale t minore di 1,25mm:
Perforata, stampata a freddo con spigoli smussati
Spessore del materiale t da 1,25mm a 6,00mm:
Diametri perforati, stampati a freddo e torniti
Spessore del materiale t da 6,00mm:
Stampata a freddo o a caldo e tutte le superfici lavorate
Gli spessori delle molle a disco finite possono misurare meno dello spessore specificato poiché lo spessore specificato è prima della lavorazione.

Tutte le nostre molle a tazza sono magnetiche, comprese quelle in AISI 316. Ciò è dovuto al modo in cui vengono prodotti. Se desiderate molle a tazza non magnetiche, contattateci a: [email protected]

Acciaio per molle - Oliata & Acciaio inossidabile 302 - 8 cifre nel codice articolo (ad es. 00600100) e acciaio inossidabile 302 (00600100RF)


Il dimensionamento delle molle è conforme alla norma DIN 2093. Le dimensioni indicate nel catalogo si riferiscono a misurazioni eseguite allo stato grezzo. Pertanto le misure potrebbero differire da quelle delle tabelle del catalogo. Lo stesso vale per diametri e spessori.

La forza è calcolata teoricamente. Si tratta di un valore indicativo e inteso per grandi tolleranze.

50 CrV4 e acciaio inossidabile 304 e acciaio inossidabile 316 (tutti con numeri di magazzino come 1200-420-50 e 1200-420-50-304 e 1200-420-50-316)


Le molle 50 CrV4 & Inox 304 & inox 316 sono dimensionate secondo DIN 16983, che fornisce le seguenti tolleranze.

La forza è calcolata teoricamente. Si tratta di un valore indicativo e inteso per grandi tolleranze.

Dimensione del dia. (mm)
da
a
>3
6
>6
10
>10
18
>18
30
>30
50
>50
80
>80
120
>120
180
>180
250
>250
315
>315
400
>400
500
Tolleranze (mm)
De
Di
Conc
0 / -0,12
0,12 / 0
0,15
0 / -0,15
0,15 / 0
0,18
0 / -0,18
0,18 / 0
0,22
0 / -0,21
0,21 / 0
0,26
0 / -0,25
0,25 / 0
0,32
0 / -0,30
0,30 / 0
0,60
0 / -0,35
0,35 / 0
0,70
0 / -0,40
0,40 / 0
0,80
0 / -0,46
0,46 / 0
0,92
0 / -0,52
0,52 / 0
1,04
0 / -0,57
0,57 / 0
1,14
0 / -0,63
0,63 / 0
1,26


Spessore t (mm)
da
a
0,20
0,60
>0,60
<1,25
1,25
3,80
>3,80
6,00
>6,00
16,00
Tolleranza sullo spessore t
i mm
+0,02 / -0,06
+0,03 / -0,09
+0,04 / -0,12
+0,05 / -0,15
+0,10 / -0,10


Spessore t(mm)
da
a
0,00
<1,25
>1,25
2,00
>2,00
3,00
>3,00
6,00
>6,00
16,00
Tolleranza in quota L0(mm)
mm
+0,10 / -0,05
+0,15 / -0,08
+0,20 / -0,10
+0,30 / -0,15
+0,30 / -0,30


Spessore t (mm)
da
a
0,00
<1,25
1,25
3,00
>3,00
6,00
>6,00
16,00
Tolleranza di F alla lunghezza di prova Ltest
Ltest = L0 - 0,75*s
+25,0% / -7,5%
+15,0% / -7,5%
+15,0% / -7,5%
+15,0% / -7,5%


Se si desidera una scheda tecnica in PDF o un disegno 3D CAD della molla in formato .step, .iges o .sat, è possibile scaricar li gratuitamente facendo clic sul simbolo 3D CAD vicino al numero di articolo nella tabella.

La vita utile di una molla, di solito, è di difficile definizione. Entra in gioco un gran numero di parametri e, pertanto, è impossibile definire una vita utile.

Tra i parametri che hanno un effetto importante sulla vita utile vi sono: Installazione, metodo di installazione, numero di movimenti, vibrazioni, urti, torsione, lunghezza della corsa, corsa non assiale, temperatura, usura contro altre superfici, ambiente di utilizzo, eventuali agenti detergenti, impatti laterali ecc.

Applicando il carico massimo alla molla o superandolo se ne riduce la durata e potrebbe provocarne la distorsione definitiva.
