Molle a gas a trazione filettate con filettatura

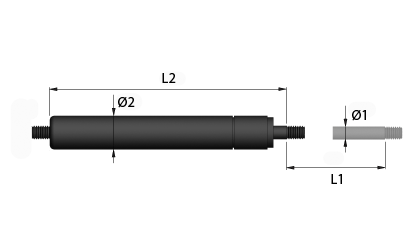

Disegni tecnici - Molle a gas a trazione filettate con filettatura

Ordinando dal lunedì al giovedì prima delle 15:30 e il venerdì prima delle 14:45, l'ordine verrà spedito il giorno stesso, con consegna prevista entro 2-4 giorni. Vale per tutte le molle a gas di trazione in stock.

Vedere gli sconti per quantità e i prezzi facendo clic sul carrello vicino al prodotto richiesto.

Utilizzate i cursori della gamma in basso per una navigazione rapida e semplice.

Cos'è una molla a gas di trazione?


Le molle a gas di trazione hanno l'effetto opposto delle molle a gas compressi convenzionali. Lo stelo del pistone è scarico all'interno del cilindro. Quando l'asta del pistone è caricata e quindi estratta, la forza cercherà di tirare indietro l'asta del pistone nel cilindro.

Molle a gas di trazione in acciaio verniciato nero


Il cilindro della molla a gas di trazione è verniciato di nero. Lo stelo del pistone è trattato con nitruro, che fornisce una moderata protezione dalla ruggine. Tuttavia, si consiglia di non utilizzare queste molle a gas di scarico in un ambiente umido.

Molle a gas di trazione in acciaio inox antiacido con olio alimentare


Le nostre molle a gas in acciaio inossidabile sono disponibili solo nella migliore qualità. Le molle a gas di scarico possono essere utilizzate nell'industria alimentare in quanto possono resistere a detergenti aggressivi. Allo stesso tempo, nelle nostre molle a gas di trazione in acciaio inossidabile è stato utilizzato olio per alimenti (Omnilube FGH 1046).

Manutenzione della molla a gas


L'asta del pistone non richiede lubrificazione e manutenzione. Se la molla a gas deve essere utilizzata in un ambiente sporco è possibile proteggerla con un soffietto in gomma.

23-46664-description

Acciaio inossidabile 316

23-46094-description

Verniciato nero

Naviga per
Opzioni di acquisto
Ø1 - Diametro asta pistone (mm)
Ø2 - Diametro tubo (mm)
L1 - Corsa (mm) (+/- 2 mm)
F - Forza (N)
L2 - Lunghezza senza carico fra i filetti (mm) (+/- 3 mm)
G - Misura del filetto (M)
Materiale

Articoli 1-10 di 443

Pagina
per pagina
Imposta la direzione decrescente
Visualizza i prezzi - Aggiungi al carrello Materiale Ø1
Diametro asta pistone (mm)
Ø2
Diametro tubo (mm)
L1
Corsa (mm) (+/- 2 mm)
F
Forza (N)
L2
Lunghezza senza carico fra i filetti (mm) (+/- 3 mm)
G
Misura del filetto (M)
K
Rapporto di forza
Num. stock Inventario Disegni tecnici Continua a leggere 3D CAD
Acciaio inossidabile 316 8.00 22.00 20.00 100.00 100.00 6.00 1.30 TGF-8-20-100-316 TGF-8-20-100-316
Verniciato nero 8.00 22.00 20.00 100.00 100.00 6.00 1.30 TGF-8-20-100-T TGF-8-20-100-T
Acciaio inossidabile 316 8.00 22.00 20.00 150.00 100.00 6.00 1.30 TGF-8-20-150-316 TGF-8-20-150-316
Verniciato nero 8.00 22.00 20.00 150.00 100.00 6.00 1.30 TGF-8-20-150-T TGF-8-20-150-T
Acciaio inossidabile 316 8.00 22.00 20.00 200.00 100.00 6.00 1.30 TGF-8-20-200-316 TGF-8-20-200-316
Verniciato nero 8.00 22.00 20.00 200.00 100.00 6.00 1.30 TGF-8-20-200-T TGF-8-20-200-T
Verniciato nero 8.00 22.00 20.00 250.00 100.00 6.00 1.30 TGF-8-20-250 TGF-8-20-250
Acciaio inossidabile 316 8.00 22.00 20.00 250.00 100.00 6.00 1.30 TGF-8-20-250-316 TGF-8-20-250-316
Verniciato nero 8.00 22.00 20.00 250.00 100.00 6.00 1.30 TGF-8-20-250-T TGF-8-20-250-T
Acciaio inossidabile 316 8.00 22.00 20.00 300.00 100.00 6.00 1.30 TGF-8-20-300-316 TGF-8-20-300-316

Articoli 1-10 di 443

Pagina
per pagina
Imposta la direzione decrescente
Materiale
Molle a gas di trazione in acciaio verniciato nero


Cilindro: Tubo saldato formato a freddo EN 10305-3 ST37 / S14

Asta pistone: C35R . Il cilindro è verniciato in nero semiopaco e l'asta del pistone è trattata con nitrurazione al plasma che rende la superficie estremamente resistente e fornisce una buona protezione antiruggine. Comunque, il trattamento non può sostituire una molla a gas in acciaio inossidabile specifica.

Olio: L’olio utilizzato è un comune olio lubrificante, non idoneo per uso alimentare.

Gas: Azoto N2 Std.
L'aria atmosferica contiene il 78,09% di azoto ed è la base per la produzione di azoto prodotto dalla distillazione dell'aria liquida.
L'azoto è inodore, incolore, non tossico, non combustibile.

Molle a gas di trazione in acciaio inox


Cilindro e stelo pistone: Le molle a gas inox sono realizzate in materiale inox AISI 316

Olio: L'olio è approvato per uso alimentare. (Omnilube FGH 1046)

Gas: Azoto N2 Std.
L'aria atmosferica contiene il 78,09% di azoto ed è la base per la produzione di azoto prodotto dalla distillazione dell'aria liquida.
L'azoto è inodore, incolore, non tossico, non combustibile.

Tolleranze

Lunghezza totale (L2): +/- 3 mm

Corsa (L1): +/- 2 mm

Forza massima (Fn): +/- 10 %

Sicurezza

Le molle a gas contengono gas di azoto ad alta pressione. Si tratta di un tipo di gas che non può bruciare o esplodere e non è tossico se inalato. Non tentate di scomporre o ricaricare la molla a gas, in nessun caso; l'operazione è estremamente rischiosa a causa della pressione elevata! Non bruciate, forate, schiacciate o ammaccate la molla a gas e non saldate la superficie del cilindro. Non graffiate, verniciate o piegate il pistone.

Non utilizzate mai le molle a gas come dispositivo di sicurezza. Se il danneggiamento di una molla a gas potrebbe causare lesioni personali, occorre adottare appositi provvedimenti per mezzo di un dispositivo di sicurezza. In alternativa, utilizzate una molla a gas di sicurezza. Contattateci per ulteriori informazioni. Se la costruzione, trattenuta da molle a gas, può causare lesioni alle persone, in caso di perdita di gas da parte di una molla a gas, deve essere stabilita una protezione aggiuntiva in modo che non si verifichino lesioni personali. In alcune costruzioni possono essere utilizzati tubi di sicurezza per molle a gas. Ciò protegge la costruzione in caso di un improvviso calo di pressione nelle molle a gas.

Manutenzione

Non è necessario lubrificare l'asta del pistone perché l'intera gamma di molle a gas è esente da manutenzione.

Influenza della temperatura della forza

Le molle a gas sono caricate a 20 °C e la forza iniziale è pertanto misurata a 20 °C.

La forza varia del 3-3,5% circa a 10 °C. Più fa freddo, più debole diventa la molla a gas. Le nostre molle a gas funzionano meglio a temperature comprese tra -30° C e +80° C. L'utilizzo delle molle a temperature vicine a tali limiti produrrà una forza alterata e non è consigliabile un utilizzo massimo.

Assemblaggio e utilizzo

Le molle a gas di trazione contengono come lubrificante un tipo speciale di grasso al posto dell'olio. Questo tipo di lubrificazione assicura che le guarnizioni ecc. rimangano lubrificate durante lo stoccaggio e il montaggio con qualsiasi angolazione. Le molle a gas di trazione sono senza smorzamento. Tuttavia, si consiglia di montare la molla a gas di trazione con lo stelo del pistone rivolto verso l'alto.

Durata della vita

Le molle a gas sono progettate per eseguire non più di 5 corse al minuto a 20 °C. Se si supera tale limite, si verifica un accumulo di calore all’interno della molla a gas che può risultare in perdite dai raccordi interni.

Le molle a gas perderanno leggermente pressione nel tempo, rispetto alla pressione originale al momento del montaggio. Si può prevedere una perdita di pressione fino al 10%.

Utilizzate sempre la corsa più breve possibile e scegliete il diametro maggiore possibile per il cilindro per aumentare la durata. Le molle a gas lunghe e sottili sono notevolmente più deboli di quelle brevi e spesse.

Scheda tecnica e 3D CAD

Se si desidera una scheda tecnica in PDF o un disegno 3D CAD della molla in formato .step, .iges o .sat, è possibile scaricar li gratuitamente facendo clic sul simbolo 3D CAD vicino al numero di articolo nella tabella.
