Molle a forza costante
Le molle a forza costante senza custodia sono realizzate in acciaio inossidabile (Tipo 301) e hanno una forza abbastanza costante distribuita sull’estrazione e sulla retrazione. C'è differenza di forza nel movimento verso l'esterno e verso l'interno del nastro. Consigliamo l'uso di almeno 1 giro e mezzo della cinghia elastica sull'asse alla massima estensione. Ciò estende l'utilità della molla a forza costante.
Naviga per
Opzioni di acquisto

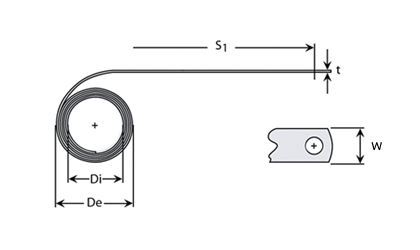

| Visualizza i prezzi - Aggiungi al carrello | Di Diametro interno (mm) |
De Diametro esterno (mm) |
Fn Carico massimo in a Ln (N) |
t Spessore del materiale (mm) |
W Larghezza nastro (mm) |
S1 Estensione (mm) |
Ciclo di servizio (Pz.) |
hm Foro di fissaggio (mm) |
Materiale | Num. stock | Inventario | Disegni tecnici | Continua a leggere | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5,50 | 7,60 | 1,70 | 0,08 | 4,75 | 269,00 | 4.000,00 | 2,40 | Acciaio inossidabile 301 | CF012-0038 |
|
|||||
| 7,50 | 10,50 | 2,90 | 0,10 | 6,35 | 333,00 | 4.000,00 | 3,30 | Acciaio inossidabile 301 | CF015-0065 |
|
|||||
| 7,75 | 10,50 | 2,20 | 0,10 | 4,75 | 333,00 | 4.000,00 | 2,40 | Acciaio inossidabile 301 | CF015-0049 |
|
|||||
| 8,25 | 10,75 | 3,70 | 0,10 | 7,90 | 333,00 | 4.000,00 | 3,30 | Acciaio inossidabile 301 | CF015-0083 |
|
|||||
| 9,00 | 11,50 | 2,20 | 0,10 | 6,35 | 305,00 | 4.000,00 | 3,30 | Acciaio inossidabile 301 | CF015-0050 |
|
|||||
| 9,50 | 12,75 | 4,60 | 0,13 | 7,90 | 372,00 | 4.000,00 | 3,30 | Acciaio inossidabile 301 | CF017-0103 |
|
|||||
| 10,67 | 14,00 | 3,34 | 0,13 | 7,87 | 381,00 | 4.000,00 | 3,30 | Acciaio inossidabile 301 | CF018-0075 |
|
|||||
| 11,00 | 15,50 | 6,60 | 0,15 | 9,50 | 536,00 | 4.000,00 | 5,00 | Acciaio inossidabile 301 | CF024-0148 |
|
|||||
| 11,00 | 15,50 | 8,80 | 0,15 | 12,70 | 557,00 | 4.000,00 | 5,00 | Acciaio inossidabile 301 | CF025-0198 |
|
|||||
| 13,00 | 16,50 | 4,98 | 0,15 | 9,40 | 457,00 | 4.000,00 | 3,30 | Acciaio inossidabile 301 | CF022-0112 |
|
- CF012-0038In stock: 525
Di - Diametro interno (mm) 5,50De - Diametro esterno (mm) 7,60Fn - Carico massimo in a Ln (N) 1,70t - Spessore del materiale (mm) 0,08W - Larghezza nastro (mm) 4,75S1 - Estensione (mm) 269,00Ciclo di servizio - (Pz.) 4.000,00hm - Foro di fissaggio (mm) 2,40Materiale Acciaio inossidabile 301
- CF015-0065In stock: 144
Di - Diametro interno (mm) 7,50De - Diametro esterno (mm) 10,50Fn - Carico massimo in a Ln (N) 2,90t - Spessore del materiale (mm) 0,10W - Larghezza nastro (mm) 6,35S1 - Estensione (mm) 333,00Ciclo di servizio - (Pz.) 4.000,00hm - Foro di fissaggio (mm) 3,30Materiale Acciaio inossidabile 301
- CF015-0049In stock: 143
Di - Diametro interno (mm) 7,75De - Diametro esterno (mm) 10,50Fn - Carico massimo in a Ln (N) 2,20t - Spessore del materiale (mm) 0,10W - Larghezza nastro (mm) 4,75S1 - Estensione (mm) 333,00Ciclo di servizio - (Pz.) 4.000,00hm - Foro di fissaggio (mm) 2,40Materiale Acciaio inossidabile 301
- CF015-0083In stock: 180
Di - Diametro interno (mm) 8,25De - Diametro esterno (mm) 10,75Fn - Carico massimo in a Ln (N) 3,70t - Spessore del materiale (mm) 0,10W - Larghezza nastro (mm) 7,90S1 - Estensione (mm) 333,00Ciclo di servizio - (Pz.) 4.000,00hm - Foro di fissaggio (mm) 3,30Materiale Acciaio inossidabile 301
- CF015-0050In stock: 208
Di - Diametro interno (mm) 9,00De - Diametro esterno (mm) 11,50Fn - Carico massimo in a Ln (N) 2,20t - Spessore del materiale (mm) 0,10W - Larghezza nastro (mm) 6,35S1 - Estensione (mm) 305,00Ciclo di servizio - (Pz.) 4.000,00hm - Foro di fissaggio (mm) 3,30Materiale Acciaio inossidabile 301
- CF017-0103In stock: 276
Di - Diametro interno (mm) 9,50De - Diametro esterno (mm) 12,75Fn - Carico massimo in a Ln (N) 4,60t - Spessore del materiale (mm) 0,13W - Larghezza nastro (mm) 7,90S1 - Estensione (mm) 372,00Ciclo di servizio - (Pz.) 4.000,00hm - Foro di fissaggio (mm) 3,30Materiale Acciaio inossidabile 301
- CF018-0075In stock: 212
Di - Diametro interno (mm) 10,67De - Diametro esterno (mm) 14,00Fn - Carico massimo in a Ln (N) 3,34t - Spessore del materiale (mm) 0,13W - Larghezza nastro (mm) 7,87S1 - Estensione (mm) 381,00Ciclo di servizio - (Pz.) 4.000,00hm - Foro di fissaggio (mm) 3,30Materiale Acciaio inossidabile 301
- CF024-0148In stock: 850
Di - Diametro interno (mm) 11,00De - Diametro esterno (mm) 15,50Fn - Carico massimo in a Ln (N) 6,60t - Spessore del materiale (mm) 0,15W - Larghezza nastro (mm) 9,50S1 - Estensione (mm) 536,00Ciclo di servizio - (Pz.) 4.000,00hm - Foro di fissaggio (mm) 5,00Materiale Acciaio inossidabile 301
- CF025-0198In stock: 357
Di - Diametro interno (mm) 11,00De - Diametro esterno (mm) 15,50Fn - Carico massimo in a Ln (N) 8,80t - Spessore del materiale (mm) 0,15W - Larghezza nastro (mm) 12,70S1 - Estensione (mm) 557,00Ciclo di servizio - (Pz.) 4.000,00hm - Foro di fissaggio (mm) 5,00Materiale Acciaio inossidabile 301
- CF022-0112In stock: 201
Di - Diametro interno (mm) 13,00De - Diametro esterno (mm) 16,50Fn - Carico massimo in a Ln (N) 4,98t - Spessore del materiale (mm) 0,15W - Larghezza nastro (mm) 9,40S1 - Estensione (mm) 457,00Ciclo di servizio - (Pz.) 4.000,00hm - Foro di fissaggio (mm) 3,30Materiale Acciaio inossidabile 301
Materiale
Nastro inossidabile Tipo 301
Temperatura di lavoro da -200 °C a +200 °C
Tolleranze
Di Diametro interno: +/- 15%
De Diametro esterno: +/- 15%
Fn Forza max: +/- 20% misurata durante il movimento verso l'esterno.
Descrizione
Questo tipo di molle a forza costante è realizzato in nastri di acciaio inossidabile (tipo 301); tirandole, le molle generano una trazione costante per l'intero intervallo. La forza varia a seconda che si misuri sul movimento del nastro verso l'esterno o sul movimento verso l'interno. È consigliabile che almeno 1-½ giro della bobina rimanga sull'asse quando la molla è completamente estratta.
