Contrappesi a molla regolabile

Contrappesi a molla regolabile - Disegno tecnico
Le molle a forza costante con custodia possono essere costruite direttamente nella vostra costruzione. La fascia elastica è prodotta in acciaio inossidabile (Tipo 301) ed ha una forza abbastanza costante distribuita sull'estensione. C'è una differenza di forza nel movimento verso l'esterno e verso l'interno del nastro. Per aumentare o diminuire la forza è possibile ruotare un'unità di regolazione.
Naviga per
Opzioni di acquisto
F - Direzione di fissaggio
Min. Capacità di regolazione (Kg)
Max. Capacità di regolazione (Kg)

Articoli 1-10 di 18

Pagina
per pagina
Imposta la direzione decrescente
Visualizza i prezzi - Aggiungi al carrello F
Direzione di fissaggio
Min. Capacità di regolazione (Kg) Max. Capacità di regolazione (Kg) E
Estensione (mm)
Num. stock Inventario Disegni tecnici Continua a leggere 3D CAD
Destro 0,9 1,8 990 KF100 KF100
Sinistro 0,9 1,8 990 KF101 KF101
Destro 1,3 2,2 990 KF102 KF102
Sinistro 1,3 2,2 990 KF103 KF103
Destro 1,8 3,0 990 KF104 KF104
Sinistro 1,8 3,0 990 KF105 KF105
Destro 2,2 3,6 990 KF106 KF106
Sinistro 2,2 3,6 990 KF107 KF107
Destro 3,0 4,0 990 KF108 KF108
Sinistro 3,0 4,3 990 KF109 KF109

Articoli 1-10 di 18

Pagina
per pagina
Imposta la direzione decrescente
Materiale

Prolunga di nastro in acciaio inossidabile in scatola zincata.

Descrizione

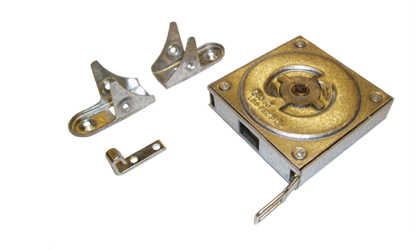

Sodemann Molle-Industriali è in grado di offrire una molla a forza costante compatta, regolabile, poco costosa, ma estremamente utile. La molla a forza costante è alloggiata in una custodia zincata con prolunga di nastro in acciaio inossidabile. La molla è fornita con staffe di fissaggio. Le dimensioni della scatola sono 84 mm * 84 mm * 25 mm. Tutte le molle hanno un'estensione massima di 990 mm.

Il foro al centro misura 6,9 mm x 6,9 mm x 20 mm.

Corsa

Tutti i tipi standard hanno un'estensione massima di 990 mm, ma la forza costante è disponibile solo nei primi 609 mm.

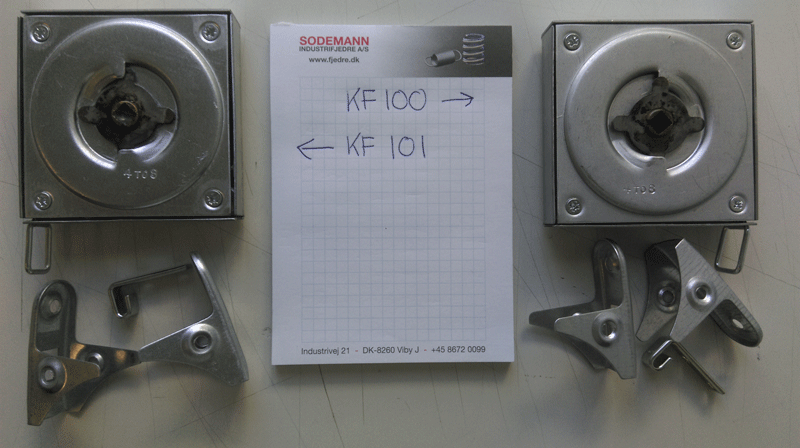

Senso di avvolgimento

Num. stock “KF100” = versione destra
Num. stock “KF101” = versione sinistra
Constant force spring in house winding direction

Fissaggio e uso

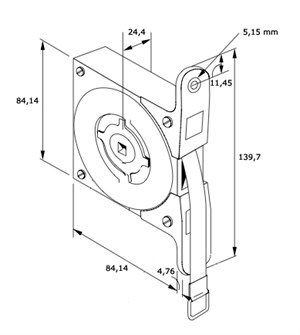

constant force spring in house dimensions
  1. Le regolazioni possono essere effettuate solo quando la striscia viene estesa alla corsa massima
  2. L'unità è lubrificata e non richiede alcuna ulteriore manutenzione
  3. La prolunga deve essere sempre diritta e mai posta in modo che la striscia vada a raschiare contro la scatola, ad esempio
  4. La striscia non deve poter rientrare nella scatola in modo incontrollato
  5. La striscia non deve essere verniciata
  6. Tutte le regolazioni devono essere effettuate con 1/4 di rotazione

La tensione della molla necessaria può essere aumentata o diminuita ruotando l'unità di regolazione in senso orario o antiorario.
