M-struts - "Molla a gas" meccanica

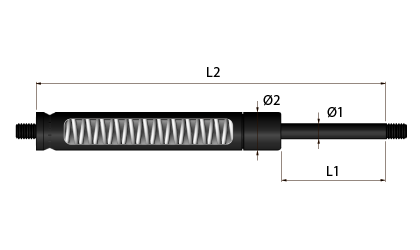

Disegno tecnico - M-struts

Vasto assortimento di M-struts

Tutte le molle del tipo M-struts sono in stock e con spedizione entro 1-2 giorni feriali dalla data dell’ordine. Scegliete facilmente le vostre molle M-struts utilizzando la tabella sottostante. Gran parte delle dimensioni disponibili sono in stock e con spedizione immediata.

La gamma di molle M-Struts è fornita con filettatura su entrambe le estremità, fornendo così una maggiore flessibilità di utilizzo.

Una M-struts somiglia ad una normale molla a gas a compressione. Dall’aspetto esterno, però, non è possibile riconoscerne la differenza, ma all’interno il gas e le guarnizioni sono state sostituite da una normale molla a compressione con filo in acciaio. Le M-Struts comportano il vantaggio di un funzionamento completamente meccanico, quindi senza il rischio di guarnizioni che perdono, ecc. La grandezza della filettatura dipende dal pistone.

La filettatura è compatibile al nostro assortimento di staffe di montaggio online.

Trova le giuste misure utilizzando gli sliders per scegliere i parametri desiderati.

E possibile ottenere uno sconto di quantità cliccando su “mostra i prezzi” nella tabella riguardante il prodotto desiderato e scegliendone la quantità desiderata. La spedizione sarà effettuata entro 24 ore, per tutti gli ordini ricevuti entro le 15:45, nei giorni lavorativi e se il prodotto è disponibile in magazzino.

Naviga per
Opzioni di acquisto
R - Costante della molla (N/mm)
F0 - Forza iniziale (N)
Ø1 - Diametro asta pistone (mm)
Ø2 - Diametro tubo (mm)
L1 - Corsa (mm)
L2 - Lunghezza senza carico fra i filetti (mm)
F - Forza (N)
G - Misura del filetto (mm)

Articoli 1-10 di 24

Pagina
per pagina
Imposta la direzione decrescente
Ø1
Diametro asta pistone (mm)
Ø2
Diametro tubo (mm)
L1
Corsa (mm)
L2
Lunghezza senza carico fra i filetti (mm)
F
Forza (N)
F0
Forza iniziale (N)
R
Costante della molla (N/mm)
G
Misura del filetto (mm)
Num. stock Disegni tecnici Confronta Continua a leggere 3D CAD Inventario Visualizza i prezzi - Aggiungi al carrello
6,00 15,00 51,00 156,00 27,00 9,00 0,35 6,00 LMS1505102 LMS1505102 -
6,00 15,00 102,00 309,00 67,00 22,00 0,44 6,00 LMS1510205 LMS1510205 -
6,00 15,00 152,00 461,00 67,00 22,00 0,30 6,00 LMS1515205 LMS1515205 -
6,00 15,00 203,00 613,00 80,00 27,00 0,26 6,00 LMS1520306 LMS1520306 -
6,00 15,00 254,00 766,00 93,00 31,00 0,24 6,00 LMS1525407 LMS1525407 -
6,00 15,00 305,00 918,00 93,00 31,00 0,20 6,00 LMS1530507 LMS1530507 -
8,00 18,00 51,00 166,00 40,00 13,00 0,53 6,00 LMS1805103 LMS1805103 -
8,00 18,00 102,00 319,00 93,00 31,00 0,61 6,00 LMS1810207 LMS1810207 -
8,00 18,00 152,00 471,00 120,00 40,00 0,53 6,00 LMS1815209 LMS1815209 -
8,00 18,00 203,00 623,00 120,00 40,00 0,39 6,00 LMS1820309 LMS1820309 -
  1. LMS1505102
    In stock: 24
    Ø1 - Diametro asta pistone (mm) 6,00
    Ø2 - Diametro tubo (mm) 15,00
    L1 - Corsa (mm) 51,00
    L2 - Lunghezza senza carico fra i filetti (mm) 156,00
    F - Forza (N) 27,00
    F0 - Forza iniziale (N) 9,00
    R - Costante della molla (N/mm) 0,35
    G - Misura del filetto (mm) 6,00
  2. LMS1510205
    In stock: 31
    Ø1 - Diametro asta pistone (mm) 6,00
    Ø2 - Diametro tubo (mm) 15,00
    L1 - Corsa (mm) 102,00
    L2 - Lunghezza senza carico fra i filetti (mm) 309,00
    F - Forza (N) 67,00
    F0 - Forza iniziale (N) 22,00
    R - Costante della molla (N/mm) 0,44
    G - Misura del filetto (mm) 6,00
  3. LMS1515205
    In stock: 6
    Ø1 - Diametro asta pistone (mm) 6,00
    Ø2 - Diametro tubo (mm) 15,00
    L1 - Corsa (mm) 152,00
    L2 - Lunghezza senza carico fra i filetti (mm) 461,00
    F - Forza (N) 67,00
    F0 - Forza iniziale (N) 22,00
    R - Costante della molla (N/mm) 0,30
    G - Misura del filetto (mm) 6,00
  4. LMS1520306
    In stock: 66
    Ø1 - Diametro asta pistone (mm) 6,00
    Ø2 - Diametro tubo (mm) 15,00
    L1 - Corsa (mm) 203,00
    L2 - Lunghezza senza carico fra i filetti (mm) 613,00
    F - Forza (N) 80,00
    F0 - Forza iniziale (N) 27,00
    R - Costante della molla (N/mm) 0,26
    G - Misura del filetto (mm) 6,00
  5. LMS1525407
    In stock: 13
    Ø1 - Diametro asta pistone (mm) 6,00
    Ø2 - Diametro tubo (mm) 15,00
    L1 - Corsa (mm) 254,00
    L2 - Lunghezza senza carico fra i filetti (mm) 766,00
    F - Forza (N) 93,00
    F0 - Forza iniziale (N) 31,00
    R - Costante della molla (N/mm) 0,24
    G - Misura del filetto (mm) 6,00
  6. LMS1530507
    In stock: 21
    Ø1 - Diametro asta pistone (mm) 6,00
    Ø2 - Diametro tubo (mm) 15,00
    L1 - Corsa (mm) 305,00
    L2 - Lunghezza senza carico fra i filetti (mm) 918,00
    F - Forza (N) 93,00
    F0 - Forza iniziale (N) 31,00
    R - Costante della molla (N/mm) 0,20
    G - Misura del filetto (mm) 6,00
  7. LMS1805103
    In stock: 77
    Ø1 - Diametro asta pistone (mm) 8,00
    Ø2 - Diametro tubo (mm) 18,00
    L1 - Corsa (mm) 51,00
    L2 - Lunghezza senza carico fra i filetti (mm) 166,00
    F - Forza (N) 40,00
    F0 - Forza iniziale (N) 13,00
    R - Costante della molla (N/mm) 0,53
    G - Misura del filetto (mm) 6,00
  8. LMS1810207
    In stock: 8
    Ø1 - Diametro asta pistone (mm) 8,00
    Ø2 - Diametro tubo (mm) 18,00
    L1 - Corsa (mm) 102,00
    L2 - Lunghezza senza carico fra i filetti (mm) 319,00
    F - Forza (N) 93,00
    F0 - Forza iniziale (N) 31,00
    R - Costante della molla (N/mm) 0,61
    G - Misura del filetto (mm) 6,00
  9. LMS1815209
    In stock: 49
    Ø1 - Diametro asta pistone (mm) 8,00
    Ø2 - Diametro tubo (mm) 18,00
    L1 - Corsa (mm) 152,00
    L2 - Lunghezza senza carico fra i filetti (mm) 471,00
    F - Forza (N) 120,00
    F0 - Forza iniziale (N) 40,00
    R - Costante della molla (N/mm) 0,53
    G - Misura del filetto (mm) 6,00
  10. LMS1820309
    In stock: 3
    Ø1 - Diametro asta pistone (mm) 8,00
    Ø2 - Diametro tubo (mm) 18,00
    L1 - Corsa (mm) 203,00
    L2 - Lunghezza senza carico fra i filetti (mm) 623,00
    F - Forza (N) 120,00
    F0 - Forza iniziale (N) 40,00
    R - Costante della molla (N/mm) 0,39
    G - Misura del filetto (mm) 6,00

Articoli 1-10 di 24

Pagina
per pagina
Imposta la direzione decrescente
Materiale

Pistone: Prodotto in Acciaio nitrurato che assicura una moderata resistenza alla corrosione.
Cilindro = Acciaio standard non trattato e verniciato in nero
Molla in filo = Acciaio per molle in lega di cromo-silicio
Temperatura di lavoro tra -40 °C e +200 °C

Descrizione

La molla a filo conferisce alle M-Struts una curva di carico regolare e lineare, a differenza della curva di carico più piatta di una molla a gas convenzionale. Poiché le M-Struts non hanno olio nel cilindro, non sono ammortizzate nell'ultima parte dell'estensione completa.

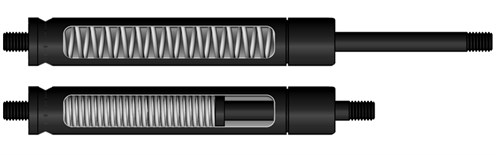

M-strut in function

Utilizzo

Le M-Struts sono utilizzate al posto delle molle a gas, in strutture soggette a vibrazioni e urti. Inoltre possono essere utilizzate con grande vantaggio in ambienti sporchi e polverosi, dove una molla a gas sarebbe soggetta a perdite, causa l'ambiente circostante.

Le M-Struts sono una buona scelta in strutture dove sono utilizzate solo raramente, ad esempio nelle uscite di emergenza. Le M-Struts possono essere sottoposte a carichi per periodi di tempo prolungati senza essere mosse.

Le M-Struts non devono essere utilizzate come arresto, ma devono essere integrate in modo che siano controllate e limitate dal movimento della struttura.

Le M-Struts non devono essere utilizzate come arresto, ma devono essere integrate in modo che siano controllate e limitate dal movimento della struttura.

La nostra vasta gamma di staffe di montaggio può essere utilizzata anche con le M-Struts per fornire una maggiore flessibilità di installazione.
